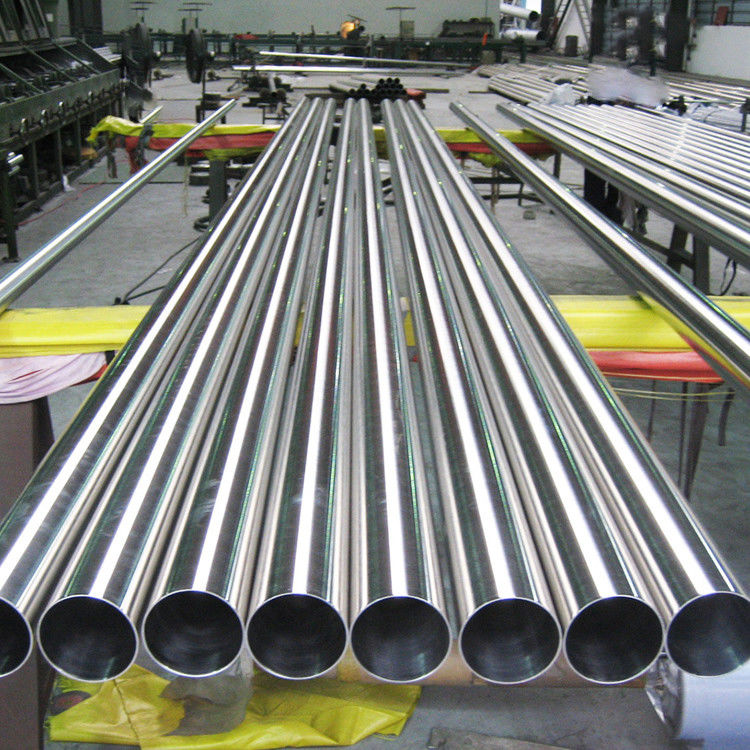

11 * 0,5 MM Rura Erw ze stali nierdzewnej ASME SA249 TP304 TP304L TP316L Okrągły kształt
Product Details
| Materiał: | TP304 TP304L TP316L TP316H TP316Ti | Wykończeniowy: | Wyżarzone i Marynowane / Jasne Wyżarzone |
|---|---|---|---|
| Podanie: | przemysł kotłowniczy, energetyczny, petrochemiczny, górniczy, spożywczy, papierniczy, gazowy i płyno | Kształt: | Okrągłe bez szwu |
| Średnica zewnętrzna: | 6,00 mm do 830 mm | grubość ściany: | 0,5 mm do 48 mm |
| Podkreślić |
ss spawana rura,rura ze stali nierdzewnej |
||
Product Description
11 * 0,5 mm spawane rury ze stali nierdzewnej ASME SA249 TP304 TP304L TP316L
Hua Dong Energy Technology ma ponad 35-letnie doświadczenie w zakresie rur wymiennika ciepła / rury kotła / rury chłodzącej,
ASTM A 249 / SA 249
Standardowa specyfikacja spawanych austenitycznych stalowych kotłów, przegrzewaczy, wymienników ciepła i rur skraplaczy
1.1 Niniejsza specyfikacja dotyczy rur spawanych o nominalnej grubości ścianki wykonanych ze stali austenitycznych wymienionych w tabeli 1, z różnymi gatunkami przeznaczonymi do takich zastosowań, jak kocioł, przegrzewacz, wymiennik ciepła lub rurki skraplacza.
1.2 Gatunki TP304H, TP309H, TP309HCb, TP310H, TO310HCb, TP316H, TP321H, TP347H i TP348H są modyfikacjami gatunków TP304, TP309S, TP309Cb, TP310S, TP310Cb, TP316, TP321, TP487 i są przeznaczone do pracy w wysokiej temperaturze takich jak przegrzewacze i podgrzewacze.
1.3 The tubing sizes and thicknesses usually furnished to this specification are 1/8 in. [3.2 mm] in inside diameter to 5 in. [127 mm] in outside diameter and 0.015 to 0.320 in. [0.4 to 8.1 mm], inclusive, in wall thickness. Rozmiary i grubości rurek zwykle dostarczane zgodnie z tą specyfikacją wynoszą 1/8 cala [3,2 mm] średnicy wewnętrznej do 5 cali [127 mm] średnicy zewnętrznej i 0,015 do 0,320 cala [0,4 do 8,1 mm], włącznie, w grubość ściany. Tubing having other dimensions may be furnished, provided such tubes comply with all other requirements of this specification. Rury o innych wymiarach mogą być dostarczone, pod warunkiem że takie rury spełniają wszystkie inne wymagania niniejszej specyfikacji.
1.4 Wymagania dotyczące właściwości mechanicznych nie dotyczą rur o średnicy wewnętrznej mniejszej niż 1/8 cala [3,2 mm] lub grubości 0,015 cala [0,4 mm].
1.5 Dostarczone są opcjonalne wymagania dodatkowe, a gdy jeden lub więcej z nich jest pożądanych, każde należy podać w zamówieniu.
1.6 The values stated in either inch-pound units or SI units are to be regarded separately as standard. Wartości podane w jednostkach cal-funt lub SI należy traktować osobno jako standard. (A combination of values from the two systems may result in nonconformance with the specification.) The inch-pound units shall apply unless the "M" designation of this specification is specified in the order. (Kombinacja wartości z dwóch systemów może spowodować niezgodność ze specyfikacją.) Jednostki cal-funt mają zastosowanie, chyba że oznaczenie „M” tej specyfikacji jest podane w zamówieniu.
Skład chemiczny:
| Elementy | 304 l (% wag.) | 316L (% wag.) |
| (C) węgiel, maks | 0,035 | 0,035 |
| (Mn) Mangan, maks | 2,00 | 2,00 |
| (P) Fosfor, maks | 0,040 | 0,040 |
| (S) Siarka, maks | 0,030 | 0,030 |
| (Si) Krzem, maks | 0,75 | 0,75 |
| (Ni) nikiel | 8,0 - 13,0 | 10,0 - 15,0 |
| (Cr) Chrom | 18,0 - 20,0 | 16,0 - 18,0 |
| (Mo) Molibden | Nie dotyczy | 2,0 - 3,0 |
| (Fe) Żelazo | Bal. | Bal. |
| (Cu) Miedź | Nie dotyczy | Nie dotyczy |
| (N) Azot | Nie dotyczy | Nie dotyczy |
Tolereferencje wymiarowe
wszystkie wymiary w calach (mm)
| Rozmiar OD | Ściana nominalna | Średnica zewnętrzna | Długość | Ściana |
| 1/2 "(12,7) | 0,065 "(1,65) / 0,049" (1,25) | +/- 0,005 (0,13) | +1/8 "(3,18) - 0 | +/- 10,0% |
| 3/4 "(19,1) | 0,065 "(1,65) / 0,049" (1,25) | +/- 0,005 (0,13) | +1/8 "(3,18) - 0 | +/- 10,0% |
| 1 "(25,4) | 0,065 "(1,65) / 0,049" (1,25) | +/- 0,005 (0,13) | +1/8 "(3,18) - 0 | +/- 10,0% |
| 1-1 / 2 "(38,1) | 0,065 "(1,65) / 0,049" (1,25) | +/- 0,008 "(0,20) | +1/8 "(3,18) - 0 | +/- 10,0% |
| 2 "(50,8) | 0,065 "(1,65) / 0,049" (1,25) | +/- 0,008 "(0,20) | +1/8 "(3,18) - 0 | +/- 10,0% |
| 2-1 / 2 "(63,5) | 0,065 "(1,65) | +/- 0,010 "(0,25) | +1/8 "(3,18) - 0 | +/- 10,0% |
| 3 "(76,2) | 0,065 "(1,65) | +/- 0,010 "(0,25) | +1/8 "(3,18) - 0 | +/- 10,0% |
| 4 "(101,6) | 0.083 "(2.11) | +/- 0,015 "(0,38) | +1/8 "(3,18) - 0 | +/- 10,0% |
| 6 "(152,4) | 0.083 "(2.11) | +/- 0,030 "(0,76) | +1 ”(25,4) - 0 | +/- 10,0% |
| 6 "(152,4) | 0.109 "(2.77) | +/- 0,030 "(0,76) | +1 ”(25,4) - 0 | +/- 10,0% |
| 8 "(203,2) | 0.109 "(2.77) | +0,061 "(1,55) / - 0,031" (0,79) | +1 ”(25,4) - 0 | +/- 10,0% |
