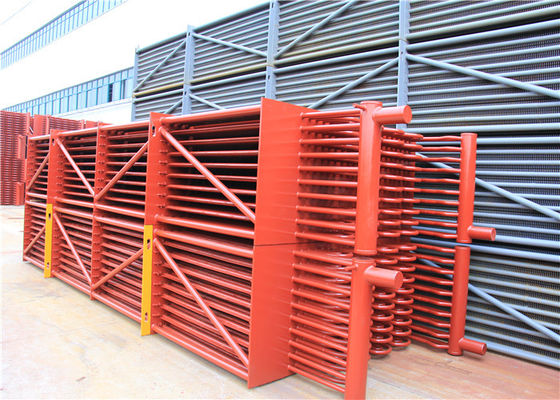

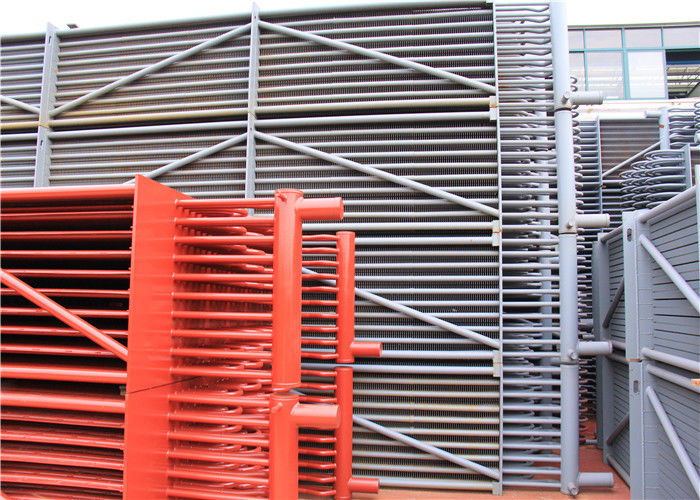

ASME SA213 T11 T12, ASME SA213 T91 T9 Żebrowany rurowy wymiennik ciepła bez szwu
Parametry techniczne
| Pozycja |
Średnica zewnętrzna rury podstawowej
(mm) |
Grubość rury podstawowej (mm) |
Wysokość płetwy (mm) |
Grubość płetwy (mm) |
Skok płetwy (mm) |
| Zasięg |
25,4 mm ~ 1600 mm |
2,5 mm ~40 mm |
0,5 mm ~20,0 mm |
0,5 mm ~3,0 mm |
5 mm ~ 25,4 mm |
| Materiał |
Stal węglowa, stal stopowa, stal nierdzewna |
| Długość |
0<L≤12000 |
| Produkt |
Rura H-fin |
| Rura podstawowa |
Spawane lub bezszwowe |
| Materiał |
stal węglowa, stal stopowa, stal nierdzewna, stopy metali nieżelaznych i stopy niklu. |
| Podanie |
Ekonomizer H, parownik H, przegrzewacz H, nagrzewnica powietrza H itp. |
Kontrola jakości
1. Raport z testu udarności i obliczeń wytrzymałościowych z informacjami o zastosowanych materiałach.
2. 100% raport NDT (kontrola nieniszcząca) blachy stalowej, rury i elektrody
3. Raport z badań rentgenowskich, γ i penetracyjnych (spoina spawalnicza): w celu zapewnienia jakości całego kotła
4. Raport z testu hydraulicznego: zapewnij standardowe ciśnienie robocze i bezpieczeństwo
Produkcja
Nasze produkty można modyfikować zgodnie z potrzebami i sytuacją naszych klientów. Projektujemy i produkujemy bezpieczne, niezawodne i wydajne rury H-fin. Posiada również samodzielne systemy zapewniania jakości produktu. Produkcja rur H-fin ma wysoką wydajność wymiany ciepła, mają odporność na spaliny i są przeznaczone do małej przestrzeni.
| parametry techniczne |
Wysoki stopień płetwy 0-16 mm (lub zewnętrzna średnica płetwy φ25-φ75);
Skok płetw 2,0-5,0 mm;Długość rurki płetwowej 0,5~14m. |
| Pojedyncza metalowa rura płetwowa do walcowania |
Czyste aluminium 1060 lub stop aluminium 6063,6061.
Średnica zewnętrzna powinna być mniejsza niż 40 mm |
| Podwójna metalowa rura płetwowa do walcowania |
Ochrona na bazie tuby przed zewnętrzną warstwą aluminium
rury, odporne na korozję, na bazie rur mogą być wykonane z rury ze stali węglowej, oprócz stali nierdzewnej
można również zastosować rurę stalową i rurkę miedzianą, a także rurę ze stopu tytanu; |
| Pakiet |
Rury żebrowane z aluminium są dobrze zapakowane w folię z tworzywa sztucznego w ramie wewnętrznej i stalowej
na zewnątrz
|
Specyfikacje
1).Dodaj obszar wymiany ciepła i zmniejsz liczbę rurek, a także zwiększ obszar sekcji przepływu oparów, aby zmniejszyć prędkość oparów i ścieranie.
2).Rura płetwowa typu H może być wykonana z podwójnej rury płetwowej typu H, o wysokiej sztywności, aby pasowała do długiego rzędu rur.
3).Ekonomizer płetw typu H ułożony liniowo w celu podzielenia przestrzeni na wiele małych stref, uśredniony przepływ powietrza w celu zmniejszenia ścierania.
4).Z prostym kanałem, aby uzyskać najlepszy efekt zdmuchiwania popiołu.
5).Kompaktowa konstrukcja w celu zmniejszenia wagi i obniżenia kosztów produkcji.
| Materiał rury bazowej |
Stal nierdzewna, stal węglowa, stal stopowa, stop miedzi, aluminium, SA179 |
| Materiał płetwy |
Aluminium, stop miedzi, stal nierdzewna, stal węglowa |
| Standard |
ASME SA213/ASTM;ASME EA 106, ASME SA178, ASTM B1111 |
| Głębokość płetwy |
0,5-3 mm |
| Podstawa rury OD |
12,7-18mm |
| Płetwy na cal |
8-20Nos (na życzenie klienta) |
| Wymagania testowe |
Test właściwości fizycznych, analiza składu chemicznego, test nieniszczący, inna kontrola i test jako wymaganie klienta. |
| Podanie |
Chłodnica powietrza, chłodnica powietrza doładowującego, skraplacz, parownik, chłodnica cieczy, chłodnica gazu, chłodnica oleju, chłodnica, chłodnictwo, wymiana ciepła z pary do powietrza, super nagrzewnica itp. |
Orzecznictwo
profil firmy
Zhangjiagang Hua Dong Energy Technology Co., Ltd. jest przedsiębiorstwem high-tech specjalizującym się w produkcji wszelkiego rodzaju rur i przewodów rurowych ze stali nierdzewnej, węglowej i stopowej, płyt stalowych, które są szeroko stosowane w dziedzinie kotłów i wymienników ciepła, energii, petrochemii, górnictwa , przemysł spożywczy, papierniczy, gazowy i płynny.I przeszliśmy atesty, w tym ASME, TUV, Grade A, ISO9001, EN12952, EN10216, SO3834.
Firma jest spółką zależną Zhangjiagang Hua Dong Boiler Co., Ltd, która jest wiodącym producentem kotłów i części do kotłów w Chinach z 35-letnią historią i rocznym obrotem 110 milionów dolarów USA.Nasze produkty zostały wyeksportowane do ponad 30 krajów, takich jak Stany Zjednoczone, Australia, Wietnam, Pakistan, Albania, Kambodża, Indie, Indonezja, Korea Południowa, Filipiny, Turcja, Arabia Saudyjska, Niemcy, Rosja, Chile, Syria, Tajlandia, Bangladesz, Francja, Algieria, Mongolia i Singapur, Kuba, Irak, Włochy, Hiszpania, Japonia, Jugosławia, Sri Lanka, Czechy, Kirgistan, Kanada, Malezja, Wielka Brytania i tak dalej.
Lokalizacja:
Nasza firma znajduje się w mieście Zhangjiagang, które jest miastem portowym i znajduje się zaledwie 120 km od Szanghaju, 60 km od Suzhou i 60 km od Wuxi.Ruch jest bardzo wygodny.
