Części zamienne do kotła przegrzewacza Stal nierdzewna antykorozyjna do zasilania przemysłowego
Zasada działania
Przegrzewacz to część, która podgrzewa parę od temperatury nasycenia do przegrzewacza przez kocioł.Nazywa się go również przegrzewaczem.
Przegrzewacz można podzielić na typ konwekcyjny, promiennikowy i półpromiennikowy w zależności od trybu wymiany ciepła;
Zgodnie z charakterystyką konstrukcji można ją podzielić na typ rurki serpentynowej, typ ekranu, typ ściany i typ ściany.
Wszystkie składają się z kilku równoległych rur oraz kolektora wlotowego i wylotowego.
Większość kotłów przemysłowych nie ma przegrzewaczy, ponieważ wiele procesów przemysłowych i mediów wymaga tylko pary nasyconej.
Przegrzewacze są zwykle instalowane w elektrowniach, lokomotywach i kotłach okrętowych, aby poprawić sprawność cieplną całej elektrowni parowej.
Typy przegrzewaczy:
1. Super grzejnik promiennikowy: jest to najwcześniejszy rodzaj super grzejnika i jest umieszczony nad lub za brzegami rur wodnych w celu ochrony ich przed bezpośrednim działaniem ognia lub ognia.
Parametry zwiększające konwekcję
za.Zwiększenie przepływu paliwa i powietrza (przepływ spalin)
b.Zwiększenie masowego natężenia przepływu pary
Promieniowanie zależy głównie od temperatury płomienia.wraz ze wzrostem natężenia przepływu pary temperatura na wylocie spada.
Promiennik super grzejnik
Umieszczone są narażone na działanie źródła ciepła, co wymaga poprawy temperatury metalu.
Promiennikowe i konwekcyjne supergrzejniki i dogrzewacze są używane do pary o wysokiej temperaturze.
Wyposażenie dodatkowe wysokotemperaturowego promiennika parowego w kotle

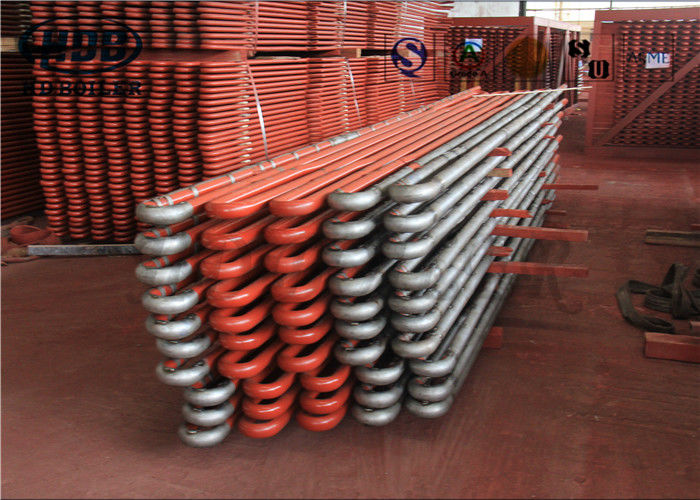

Składa się z rur przypominających wąż (stal węglowa, stal stopowa lub stal żaroodporna itp.) Oraz skrzynek zbiorczych i innych materiałów pomocniczych.Rury mają na ogół φ32, φ38, φ42 lub inne typy specyfikacji, w zależności od potrzeb użytkownika oddzielnie.
Podgrzewacze
Są rozsądne jak super grzejniki, ale ponieważ ich temperatura wyjściowa jest nieco niższa niż super grzejników, a ich ciśnienie jest o 20% -25% niższe niż super grzejniki, mogą wytrzymać gorsze jakościowo stopy materiałów.
Podanie:
Podgrzewacz pary składa się z gęstych wężownic rurowych i jest umieszczony w kominie w temperaturze 450–1000 ° C.
W przypadku mocy kotła w elektrowni powyżej 10 MPa zwykle stosuje się płytę dociskową i przegrzewacz spiralny.
Jakie są różnice między przegrzewaczem a przegrzewaczem?
| Rodzaj |
Zalety |
Niedogodności |
Metoda wspomagająca |
| Typ zawieszany |
1. solidne wsparcie strukturalne |
1. Zablokowanie przepływu przez skroploną parę. 2. Wymaga powolnego ponownego uruchomienia, aby usunąć wodę gromadzącą się na dnie. |
obsługiwane z góry |
| Odwrócony typ |
1. prawidłowe odprowadzanie skroplonej pary |
1. Brak sztywności strukturalnej, szczególnie przy przepływie gazu z dużą prędkością |
Obsługiwane od dołu |
| Typ poziomy |
1. Właściwy drenaż
2. Dobra sztywność konstrukcji.
|
1. Nie widzą płomienia bezpośrednio, więc pochodzą głównie z typu konwekcyjnego |
Zwykle podparta w pionowych kanałach gazowych równoległych do głównego pieca. |
Detale
| Informacje o ustawieniach |
| proces |
spawalniczy |
| Struktura |
poziome lub pionowe |
| materiał |
stal węglowa, stal stopowa |
| rury |
φ32, 38, 42 itd. |
| rozmiar |
dostosowane |
| Marka |
HTEG |
| Gwarancja |
18 miesięcy |
Struktura projektu
1. podgrzewanie pary nasyconej o temperaturze do 900 st. C.
2. wysoka sprawność,> 90%.
3. szybkie ogrzewanie.
4. konstrukcja ze stali nierdzewnej.
5. długa żywotność projektowa, 15 lat.
Prześlij nam wymagane dane techniczne, takie jak wydajność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.
Kocioł HD to najlepszy w swojej klasie obiekt
Od ponad 30 lat Hua Dong Boiler konsekwentnie wprowadza innowacje i ulepsza nasze przegrzewacze i podgrzewacze kotłów. Udoskonalenia w zakresie gięcia, spawania i konstrukcji zapewniają, że nasze produkty spełniają zarówno europejskie, jak i amerykańskie standardy, zapewniając możliwość ponownego użycia.
