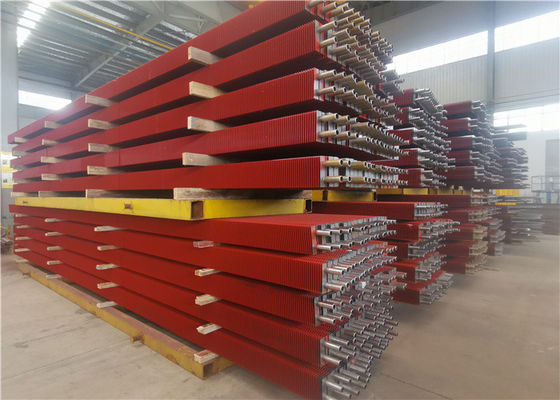

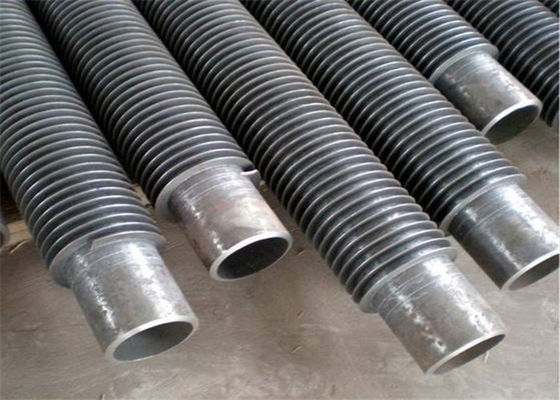

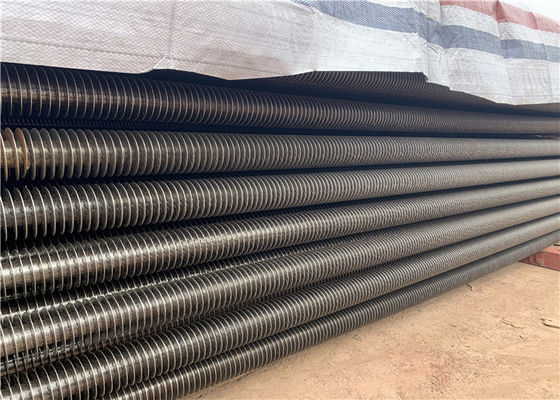

Części zamienne do kotłów ze stali nierdzewnej / stali węglowej Spiralna rura żebrowa do ekonomizera kotła
Opis produktu
Elementy żebrowego wymiennika ciepła typu H zachowują wysoką wydajność wymiany ciepła, posiadają doskonałe właściwości samoczyszczące i zachowują zdolność do odzyskiwania ciepła odpadowego ze spalin podczas renowacji kotłów.Konwekcyjny współczynnik przenikania ciepła jest proporcjonalny do skoku żeber, ale odwrotnie proporcjonalny do wysokości i szerokości żebra.Zintegrowana zdolność wymiany ciepła jest powiązana z wydajnością żeber, współczynnikiem konwekcyjnego przenikania ciepła i współczynnikiem żeber.Spadek ciśnienia rośnie wraz ze wzrostem wysokości i szerokości żebra.
Parametry techniczne
| Pozycja |
Średnica zewnętrzna rury bazowej
(mm) |
Grubość rury bazowej (mm) |
Wysokość płetwy (mm) |
Grubość lameli (mm) |
Skok płetwy (mm) |
| Zasięg |
25,4 mm ~ 1600 mm |
2,5 mm ~ 40 mm |
0,5 mm ~ 20,0 mm |
0,5 mm ~ 3,0 mm |
5 mm ~ 25,4 mm |
| Materiał |
Stal węglowa, stal stopowa, stal nierdzewna |
| Długość |
0 <L≤ 12000 |
| Produkt |
Rura z płetwą H. |
| Rura bazowa |
Spawane lub bez szwu |
| Materiał |
stal węglowa, stal stopowa, stal nierdzewna, stopy nieżelazne i stopy niklu. |
| Podanie |
Ekonomizer H, parownik H, przegrzewacz H, nagrzewnica powietrza H itp. |
Zasada

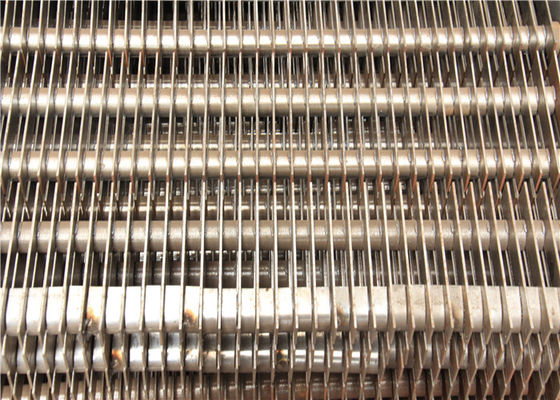

• Rura żeberkowa typu H jest rodzajem części kotła, która ma dwie stalowe okrągłe symetrie, które mają być przyspawane do rur fluorescencyjnych w celu uzyskania dodatniego kształtu żeber, podobnie jak w przypadku litery „H”, tzw.H-ekonomizer szeroko stosowany w kotłach komunalnych, kotłach przemysłowych, energetyce morskiej, np. Końcówka elementów wymiennika ciepła.
• H-ekonomizer dwie prostokątne płetwy, podobne do kwadratu, jego długość krawędzi dla świetlówek 2-krotna, rozszerzenie powierzchni grzewczej.
• Zastosowane procesy zgrzewania oporowego H-ekonomizera, szew spawalniczy po wysokiej szybkości stapiania, wytrzymałość na rozciąganie spoiny i dobra przewodność cieplna.Ekonomizer H może również wytwarzać podwójne rury żebrowe typu „podwójne H”, jego sztywną konstrukcję i może być stosowany do dłuższych rzędów rur.
Szczegół
W celu poprawy sprawności wymiany ciepła i rozszerzenia powierzchniowego przenoszenia ciepła, w ostatnich latach w kotłach i odzysku ciepła odpadowego szeroko stosowano rury żebrowane typu H.Rury żebrowane typu H pochodzą głównie z rur żebrowanych prostokątnie.Ze względu na wyjątkową strukturę rowków na powierzchni żeberek rury żebrowane typu H mają doskonałe właściwości przeciwzużyciowe i przeciwporostowe.
Struktura
Nasze produkty mogą być modyfikowane w zależności od potrzeb i sytuacji naszych klientów. Projektujemy i produkujemy bezpieczne, niezawodne i wydajne rury z płetwami typu H.HD BOILER posiada również niezależne systemy zapewnienia jakości produktu. wysoka sprawność wymiany ciepła, mają opór spalin i są przeznaczone do małej przestrzeni.
Kontrola jakości
1. Test udarności i raport z obliczeń wytrzymałości z informacjami o zastosowanych materiałach.
2. Raport 100% NDT (nieniszczącej kontroli) blachy stalowej, rury i elektrody
3. Protokół z badań rentgenowskich, promieni γ i penetracji cieczy (szew spawalniczy): w celu zapewnienia jakości całego kotła
4. Raport z testu hydraulicznego: zapewnić standardowe ciśnienie robocze i bezpieczeństwo
