ASME Standard 75kCal/H Poziomy kocioł parowy opalany olejem
Product Details
| Nazwa produktu: | Kocioł z organicznym nośnikiem ciepła na gaz/olej | Materiał rurek wewnątrz: | 20 GB3087 |
|---|---|---|---|
| Podanie: | Petrochemiczny, chemiczny, poligraficzny, spożywczy | Słowa kluczowe: | Kocioł olejowy do wymiany ciepła |
| Port ładowania: | Szanghaj | Znamionowa moc cieplna: | 0,7MW - 29MW (60xl04Cal/h - 2500xl04Cal/h) |
| Podkreślić |
Kocioł parowy opalany olejem 900 kW,kotły grzewcze opalane olejem 75 kCal / h,kocioł olejowy ASME Standard |
||
Product Description

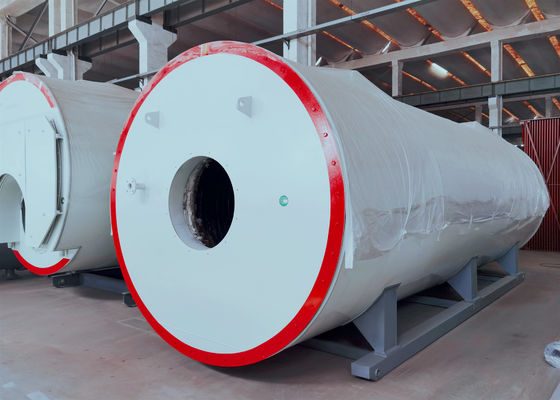

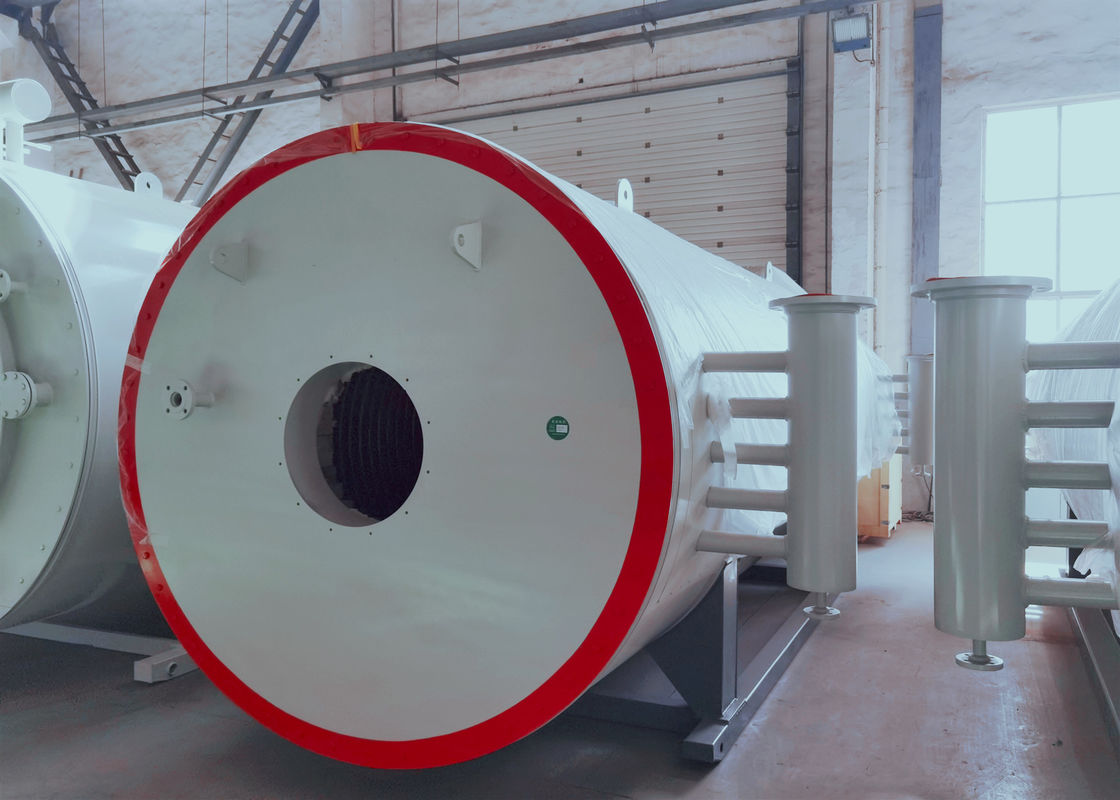

ASME / GB Standardowy poziomy kocioł olejowy / gazowy z organicznym nośnikiem ciepła
Wprowadzenie produktów:
Kocioł olejowy (gazowy) z organicznym nośnikiem ciepła jest zmontowanym kotłem olejowym (gazowym) z wymuszonym obiegiem pionowym.Powierzchnia grzewcza kotłów tej serii ma zwartą konstrukcję.Powierzchnia grzewcza składa się z wewnętrznych i zewnętrznych gęsto ułożonych dysków.Wewnętrzna rura wężownicy jest promiennikową powierzchnią grzewczą, a zewnętrzna powierzchnia zewnętrznej rury wężownicy i wewnętrzna rura wężownicy tworzą konwekcyjną powierzchnię grzewczą.Kocioł składa się z górnej części i dolnej komory spalania, które są łączone na miejscu.Po całkowitym spaleniu się spalania w komorze spalania i pochłonięciu większości ciepła przez promiennikową powierzchnię grzewczą, spaliny o wysokiej temperaturze trafiają do konwekcyjnej powierzchni grzewczej w celu wymiany ciepła.Po opuszczeniu kotła powietrze potrzebne do spalania kotła jest podgrzewane w podgrzewaczu powietrza, a następnie spaliny są kierowane do komina wentylatorem indukowanym przez odpylacz i odprowadzane do atmosfery.
Cechy struktury tej serii produktów:
- Powierzchnia kotła przyjmuje układ rurek zaciskowych o strukturze spiralnej.Komin przyjmuje układ trójciągowy.
- Za kotłem znajduje się podgrzewacz powietrza lub transformator wodno-parowy, który obniża temperaturę, poprawiając sprawność cieplną kotła.
- Drzwi szybkootwieralne lub drzwi obserwacyjne wyposażone są w wygodę sprawdzania kontroli wewnętrznej i konserwacji.
Schemat systemu kotła olejowego/gazowego
Zakres produktów:
Znamionowa moc cieplna: 0,7 MW - 29 MW (60xl04Cal/h - 2500xl04Cal/h)
Ciśnienie projektowe: 0,6 MPa - 1,6 MPa
Poszczególne parametry przedstawiono w poniższej tabeli.
Niektóre modele specyfikacji:
| Model | YYL(W)-350Y, Q | YYL(W)-600Y, Q | YYL(W)-700Y, Q | YYL(W)-900Y, Q | YYL(W)-1200Y, Q | YYL(W)-1500Y, Q | YYL(W)-1800Y, Q | |
| Moc znamionowa (kW) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Wydajność grzewczax10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Sprawność cieplna paliwa | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| Sprawność cieplna gazu | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| Ciśnienie projektowe (Mpa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| Maks.temperatura pracy (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Cyrkulacja średnia (m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| Średnia pojemność w piecu (m3) | 0,24 | 0,7 | 0,7 | 0,7 | 0,8 | 0,95 | 2,1 | |
| Średnica nadzorcy (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Moc zainstalowana (kW) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Obowiązujące paliwo | olej, gaz | |||||||
| Zużycie paliwa Kg/hl (olej lekki)/Nm3/h (gaz ziemny) | 32,6/38,5 | 56/66 | 65,3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Rozmiar długi x szeroki x wysoki (m) | Kocioł pionowy | 1,97x1,76x3,1 | 1,97x1,76x3,2 | 1,97x1,76x3,2 | 3,5x1,76x3,2 | 4,64x2,9x2,125 | 3,11x2,17x5,27 | 5,7x2,55x2,8 |
| Kocioł poziomy | 2,3x1,65x1,5 | 3,15x1,95x1,84x3,15x1,95x1,84 | 3,6x2,1x2 | 4,05x2,13x2,07 | 4,4x2,15x2,13 | 4,94x2,2x2,8 | ||
