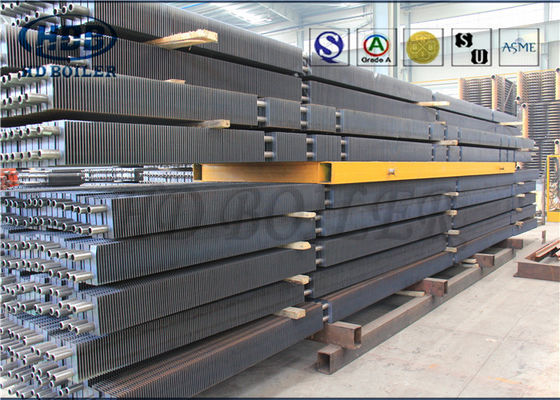

Podwójna rurka typu H do wymiennika ciepła ASME OD 20-200MM WT 3-50MM Najwyższej jakości
Opis produktu (Rura Fin)
Elementy ożebrowanych wymienników ciepła typu H zachowują wysoką wydajność wymiany ciepła, posiadają doskonałe właściwości samooczyszczania i zachowują zdolność do odzysku ciepła odpadowego ze spalin podczas remontów kotłów.Współczynnik przenikania ciepła przez konwekcję jest proporcjonalny do skoku lameli, ale odwrotnie proporcjonalny do wysokości i szerokości lameli.Zintegrowana zdolność wymiany ciepła jest powiązana z wydajnością żeber, konwekcyjnym współczynnikiem przenikania ciepła i współczynnikiem użebrowania.Spadek ciśnienia wzrasta wraz ze wzrostem wysokości i szerokości płetwy.
Parametry techniczne
| Przedmiot |
Średnica zewnętrzna rury podstawowej
(mm) |
Grubość rury podstawowej (mm) |
Wysokość płetwy (mm) |
Grubość płetwy (mm) |
Skok płetwy (mm) |
| Zasięg |
25,4 mm ~ 1600 mm |
2,5 mm ~40 mm |
0,5 mm ~20,0 mm |
0,5 mm ~3,0 mm |
5 mm ~ 25,4 mm |
| Materiał |
Stal węglowa, stal stopowa, stal nierdzewna |
| Długość |
0<L≤12000 |
| Produkt |
Rura H-fin |
| Rura podstawowa |
Spawane lub bezszwowe |
| Materiał |
stal węglowa, stal stopowa, stal nierdzewna, stopy metali nieżelaznych i stopy niklu. |
| Podanie |
Wymiennik ciepła H, parownik H, przegrzewacz H, nagrzewnica powietrza H itp. |
Zasada

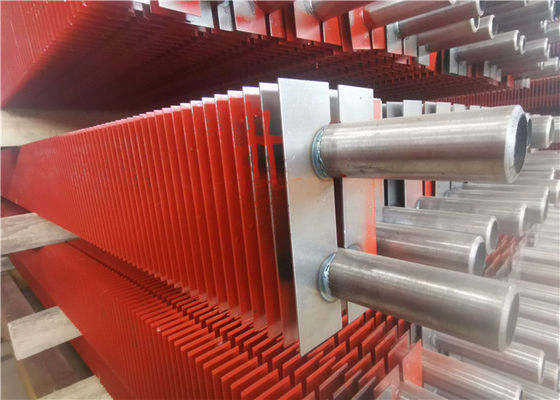

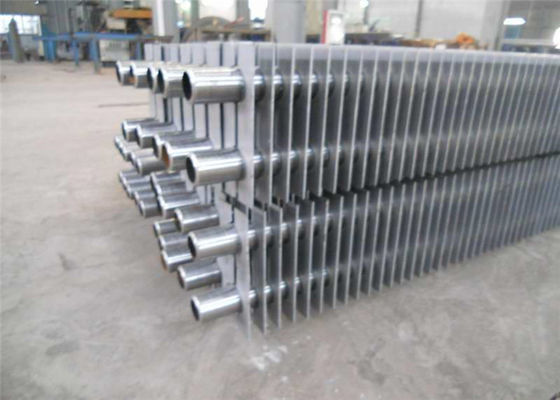

• Podwójna rura żeberkowa H jest rodzajem części kotła, która ma dwie stalowe symetrie kołowe do przyspawania do lamp fluorescencyjnych w celu utworzenia dodatnich żeber w kształcie litery „H”, tzw.H-ekonomizer szeroko stosowany w kotłach użytkowych, kotłach przemysłowych, energetyce morskiej, takich jak ogon elementów wymiennika ciepła.
• H-Heat Exchanger dwa prostokątne żeberka, podobne do kwadratu, długość krawędzi dla świetlówek 2-krotna, rozszerzenie powierzchni grzewczej.
• Zastosowano procesy zgrzewania ognioodpornego z wymiennikiem ciepła H, szew spawalniczy po wysokiej szybkości stapiania, wytrzymałość na rozciąganie spoiny i ma dobrą przewodność cieplną.H-Heat Exchanger może również wytwarzać podwójne rurki typu „podwójne H” typu fin, jego sztywną konstrukcję i może być stosowany przy dłuższych rzędach rur.
Szczegół
W celu poprawy sprawności wymiany ciepła i wydłużenia powierzchniowej wymiany ciepła, rury ożebrowane typu H są w ostatnich latach szeroko stosowane w kotłach i odzysku ciepła odpadowego.Rury żebrowane typu H wywodzą się w dużej mierze z rur żebrowanych w kształcie prostokąta.Ze względu na unikalną strukturę rowków na powierzchni żebra, rury żebrowane typu H mają doskonałe właściwości przeciwzużyciowe i przeciwporostowe.
Struktura
Nasze produkty mogą być modyfikowane zgodnie z potrzebami naszych klientów i sytuacją. Projektujemy i produkujemy bezpieczne, niezawodne i wydajne rury H-fin. HD BOILER posiada również samodzielne systemy zapewnienia jakości produktu. Produkcja rur H-fin jest z wysoka sprawność wymiany ciepła, mają odporność na spaliny i są przeznaczone do małej przestrzeni.
Kontrola jakości
1. Raport z testu udarności i obliczeń wytrzymałościowych z informacjami o zastosowanych materiałach.
2. 100% raport NDT (kontrola nieniszcząca) blachy stalowej, rury i elektrody
3. Raport z badań rentgenowskich, γ i penetracyjnych (spoina spawalnicza): w celu zapewnienia jakości całego kotła
4. Raport z testu hydraulicznego: zapewnij standardowe ciśnienie robocze i bezpieczeństwo
