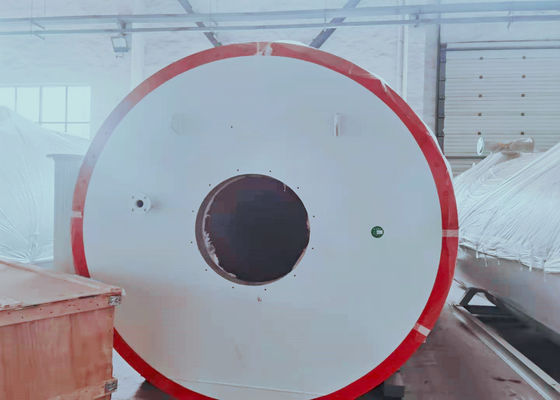

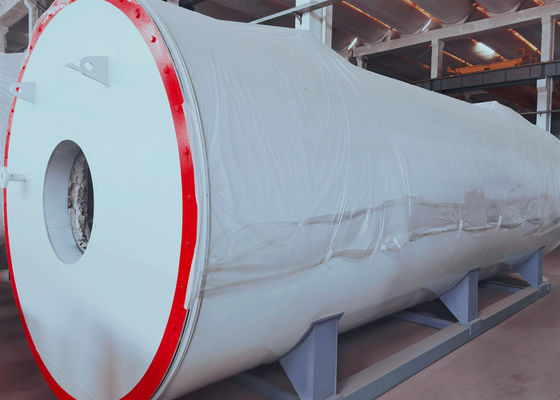

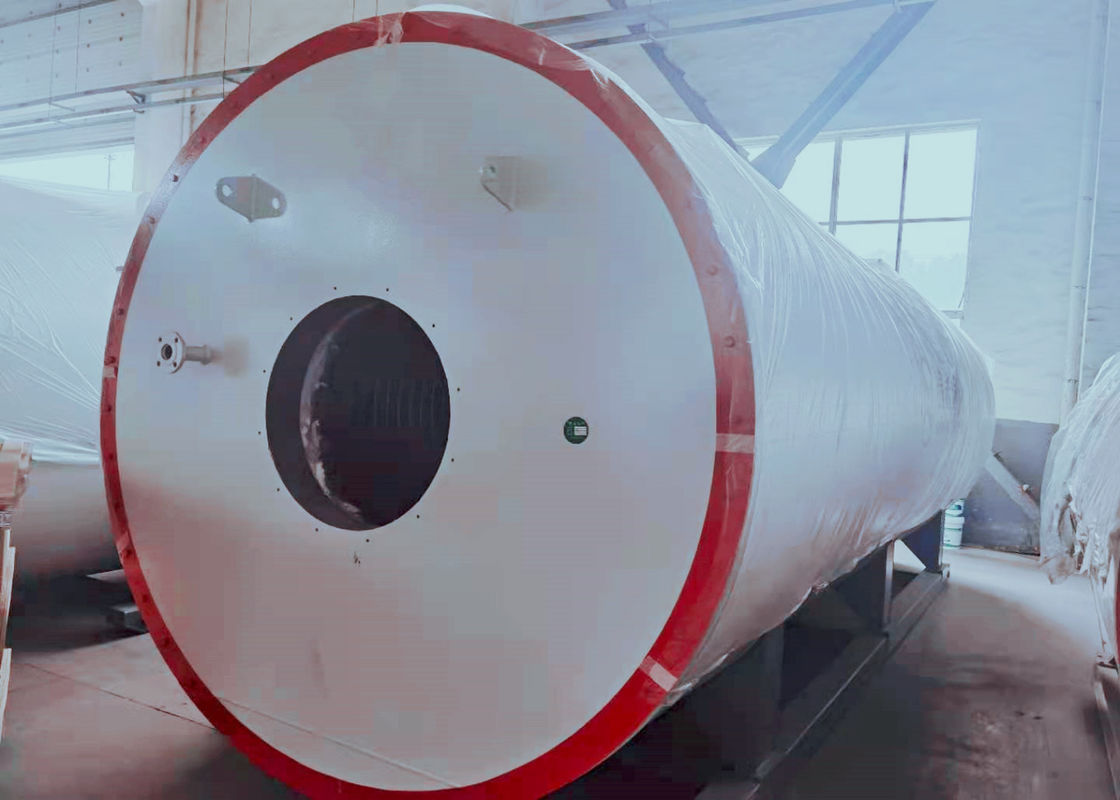

GB 350kW Organiczny kocioł grzewczy dla przemysłu chemicznego
Product Details
| Nazwa produktu: | Kocioł z organicznym nośnikiem ciepła na gaz/olej | Materiał rurek wewnątrz: | 20 GB3087 |
|---|---|---|---|
| Podanie: | Petrochemiczny, chemiczny, poligraficzny, spożywczy | Słowa kluczowe: | Kocioł olejowy do wymiany ciepła |
| Moc znamionowa: | 350 kW | Ciśnienie projektowe: | 1,1 MPa |
| Podkreślić |
GB Organiczny kocioł nośnika ciepła,350kW Organiczny kocioł nośnika ciepła,350kW kocioł parowy nośnika |
||
Product Description
YYW-350Y / Q Opalany gazem / olejem organiczny kocioł grzewczy w standardzie ASME / GB
Wprowadzenie produktów:
Cechy struktury tej serii produktów:
- Powierzchnia kotła przyjmuje układ rurek zaciskowych o strukturze spiralnej.Komin przyjmuje układ trójciągowy.
- Za kotłem znajduje się podgrzewacz powietrza lub transformator wodno-parowy, który obniża temperaturę, poprawiając sprawność cieplną kotła.
- Drzwi szybkootwieralne lub drzwi obserwacyjne wyposażone są w wygodę sprawdzania kontroli wewnętrznej i konserwacji.
Schemat systemu kotła olejowego/gazowego
Zakres produktów:
Znamionowa moc cieplna: 0,7 MW - 29 MW (60xl04Cal/h - 2500xl04Cal/h)
Ciśnienie projektowe: 0,6 MPa - 1,6 MPa
Poszczególne parametry przedstawiono w poniższej tabeli.
Niektóre modele specyfikacji:
| Model | YYL(W)-350Y, Q | YYL(W)-600Y, Q | YYL(W)-700Y, Q | YYL(W)-900Y, Q | YYL(W)-1200Y, Q | YYL(W)-1500Y, Q | YYL(W)-1800Y, Q | |
| Moc znamionowa (kW) | 350 | 600 | 700 | 900 | 1200 | 1500 | 1800 | |
| Wydajność grzewczax10000 (kCal/h) | 30 | 50 | 60 | 75 | 100 | 130 | 150 | |
| Sprawność cieplna paliwa | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | ≧90 | |
| Sprawność cieplna gazu | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | ≧92 | |
| Ciśnienie projektowe (Mpa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| Maks.temperatura pracy (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
| Cyrkulacja średnia (m3/h) | 40 | 60 | 60 | 100 | 100 | 100 | 100 | |
| Średnia pojemność w piecu (m3) | 0,24 | 0,7 | 0,7 | 0,7 | 0,8 | 0,95 | 2,1 | |
| Średnica nadzorcy (DN) | 80 | 100 | 100 | 125 | 125 | 125 | 150 | |
| Moc zainstalowana (kW) | 12 | 22 | 23 | 30 | 40 | 42 | 57 | |
| Obowiązujące paliwo | olej, gaz | |||||||
| Zużycie paliwa Kg/hl (olej lekki)/Nm3/h (gaz ziemny) | 32,6/38,5 | 56/66 | 65,3/77 | 84/99 | 112/132 | 140/165 | 168/198 | |
| Rozmiar długi x szeroki x wysoki (m) | Kocioł pionowy | 1,97x1,76x3,1 | 1,97x1,76x3,2 | 1,97x1,76x3,2 | 3,5x1,76x3,2 | 4,64x2,9x2,125 | 3,11x2,17x5,27 | 5,7x2,55x2,8 |
| Kocioł poziomy | 2,3x1,65x1,5 | 3,15x1,95x1,84x3,15x1,95x1,84 | 3,6x2,1x2 | 4,05x2,13x2,07 | 4,4x2,15x2,13 | 4,94x2,2x2,8 | ||
| Model | YYL(W)-2300Y,Q | YYL(W)-2900Y,Q | YYL(W)-3500Y,Q | YYL(W)-4100Y,Q | YYL(W)-4700Y,Q | YYL (W)-5900Y, Q | |
| Moc znamionowa (kW) | 2300 | 2900 | 3500 | 4100 | 4700 | 5900 | |
| Wydajność grzewczax104(kCal/h) | 200 | 250 | 300 | 350 | 400 | 500 | |
| Sprawność cieplna paliwa | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | |
| Sprawność cieplna gazu | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | ≥92 | |
| Ciśnienie obliczeniowe (Mpa) | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | 1,1 | |
| Maks.temperatura pracy (°C) | 320 | 320 | 320 | 320 | 320 | 320 | |
| Średnia cyrkulacja (m3/h) | 160 | 200 | 200 | 200 | 260 | 300 | |
| Średnia pojemność w piecu (m3) | 2,4 | 2,9 | 3.2 | 4.1 | 5,6 | 8,8 | |
| Średnica nadzorcy (DN) | 150 | 200 | 200 | 200 | 200 | 250 | |
| Moc zainstalowana (kW) | 60 | 74 | 78 | 78 | 101 | 124 | |
| Obowiązujące paliwo | Ropa, gaz | ||||||
| Zużycie paliwa Kg/h (lekki olej) /Nm3/h (gaz ziemny) | 214,5/253 | 270.4/319 | 326/385 | 382/451 | 438/517 | 550/649 | |
| Rozmiar długi X szeroki X wysoki (m) | Kocioł pionowy | 2,9X3,1X6,4 | 6x3,1x2,98 | 5.86X3.44X3.08 | 3.15X347X615 | 6.49X3.44X3.08 | 7,45x3,65x3,45 |
| Kocioł poziomy | 5,5X2,8X2,9 | 6,5X2,88X2,65 | 6,8X3X3,15 | 7,2X3,31X3,25 | 7X3,5X3,25 | 8,2X4X3,46 | |
