Przegrzewacz jest częścią kotła podgrzewającą parę od temperatury nasycenia do temperatury przegrzania.Nazywany jest również przegrzewaczem pary. Przegrzewacz można podzielić na typ konwekcyjny, promieniowy i półpromieniowy zgodnie z trybem wymiany ciepła; zgodnie z charakterystyką konstrukcji można go podzielić na typ rury serpentynowej, typ ekranu, ściana typ i typ ściany. Składają się z równoległych rur i kolektora wlotowego i wylotowego.
Większość kotłów przemysłowych nie posiada przegrzewaczy, ponieważ wiele procesów przemysłowych i obiektów mieszkalnych wymaga tylko pary nasyconej. W elektrowniach, lokomotywach i kotłach morskich przegrzewacz jest zwykle instalowany w celu poprawy sprawności cieplnej cyrkulacji całej elektrowni parowej.
W przypadku dużych kotłów w elektrowniach przegrzewacze i dogrzewacze stanowią dużą część całkowitej powierzchni grzewczej, należy je rozmieścić w miejscach, w których dym ma wyższą temperaturę.Aby poprawić sprawność obiegu cieplnego w elektrowniach, konieczne jest stopniowe poprawianie pierwotnych parametrów pary, wzrost ciśnienia pary wymaga odpowiedniego wzrostu temperatury pary przegrzanej, lub wilgotność spalin wielkostopniowych turbiny parowej zbyt wysoki, co wpłynie na jego bezpieczeństwo.Zatem para przepływająca przez przegrzewacze i przegrzewacze jest parą wysokotemperaturową, ich wydajność wymiany ciepła jest dość zła, co determinuje, że temperatury ścianek przegrzewaczy i przegrzewaczy są wysokie.
Przegrzewacz parowy HDB sprawny cieplnie do kotłów węglowych
Specyfikacja:
Super grzałki to jedna z najważniejszych części saperów kotła, która poprawia sprawność cieplną.Przegrzewacz promiennikowy kotła parowego o wysokiej temperaturze jest zwykle stosowany w kotle elektrowni wysokociśnieniowej.
W kotle rolą przegrzewacza jest podgrzewanie pary nasyconej do określonej temperatury pary przegrzanej w celu zwiększenia sprawności elektrowni.Wzmacniacz zasadniczo dodatkowo poprawia wydajność cyklu elektrowni cieplnej.

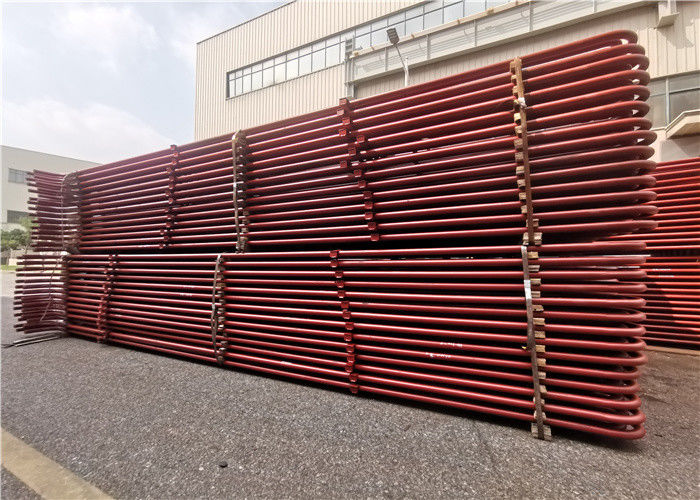

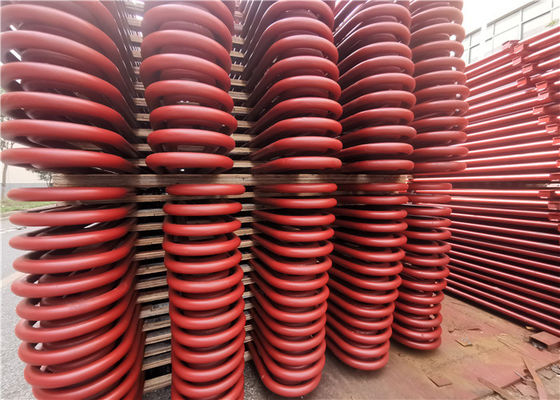

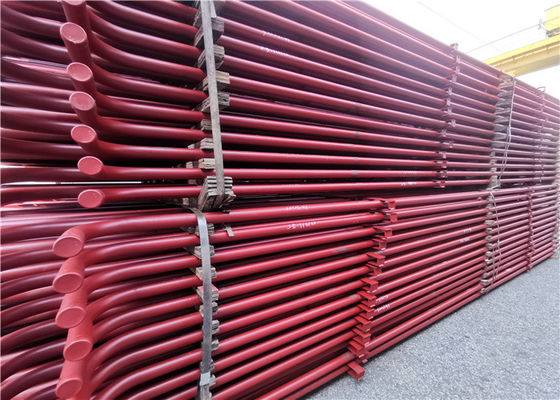

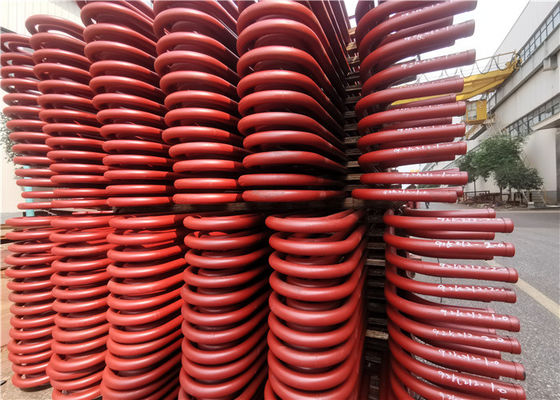

Wężownice supergrzałek parowych: Wężownice supergrzałek są używane w kotle do wytwarzania pary nasyconej.Cewki supernagrzewnicy są specjalnie stosowane w Kotłach Elektrowni.Produkujemy cewki Super nagrzewnicy w różnych gatunkach stali stopowej oraz w rurach ze stali nierdzewnej z podporą i nagłówkiem lub bez, zgodnie z rysunkiem klienta.
Zmiany warunków pracy kotła, takie jak poziom obciążenia, zmiana paliwa, zmiana warunków spalania itp., mają wpływ na temperaturę pary wyjściowej z przegrzewacza, dlatego w kotłach elektrowni istnieją środki do regulacji temperatury pary wyjściowej z kotła, aby była stabilna określona wartość. Powszechnie używane środki to:
(1) z reduktorem temperatury strumienia wody lub powierzchniowym bezpośrednio dostosuj temperaturę pary;
(2) z palnikiem wahadłowym do zmiany temperatury dymu wylotowego z pieca;
(3) z regulacją recyrkulacji dymu absorpcja ciepła przegrzewacza. Wraz ze wzrostem obciążenia kotła wzrasta wartość przyrostu temperatury pary wlotowej i wylotowej przegrzewacza przepływowego, natomiast maleje wartość przyrostu temperatury przegrzewacza promiennikowego.
Jeżeli przegrzewacz konwekcyjny, przegrzewacz promiennikowy i przegrzewacz półpromieniowy są odpowiednio połączone i skonfigurowane, temperatura pary wylotowej może zmieniać się mniej, gdy zmieniają się warunki obciążenia i spalania. inny w działaniu. Aby uniknąć nadmiernej temperatury w poszczególnych rurach, przegrzewacz jest podzielony na kilka grup rur w dużych kotłach.Para z każdej grupy rur jest mieszana ze skrzynką zbiorczą na zewnątrz pieca, a rura prowadząca parę służy do przeniesienia każdej grupy rur, aby uniknąć nadmiernej różnicy temperatur między każdą rurą.
Generalnie 30 ~ 60 mm. Najczęstszym typem przegrzewacza przepływu jest rura serpentynowa. Ma bardziej intensywną grupę rur, udekoruj w 450 ~ 1000 ℃ spalinach o temperaturze spalin, spalinach z erozji pionowej i bocznej. Gazy spalinowe głównie przekazuje ciepło do rury poprzez konwekcję, a część ciepła jest pochłaniana przez promieniowanie. Przegrzewacz płytowy składa się z wielu ekranów rurowych, umieszczonych w górnej części pieca lub na wylocie, należących do promieniowania lub przegrzewacz półpromieniowy. Ten pierwszy pochłania ciepło promieniowania z płomienia pieca, podczas gdy drugi pochłania również część ciepła konwekcyjnego. W kotłach elektrowni powyżej 10 mpa w celu zwiększenia absorpcji ciepła powszechnie stosuje się zarówno przegrzewacz typu ekranowego, jak i serpentynowego. przegrzewacz zastosowany na wewnętrznej ścianie pieca jest przegrzewaczem promieniującym, rzadko stosowanymue. Rysunek przedstawia rozmieszczenie kilku przegrzewaczy. Kotły przemysłowe małej mocy z przegrzewaczem mogą spełnić wymagania tylko z przegrzewaczem jednostopniowym.
Detale
| 1 |
Skład materiału |
Stal węglowa, stal stopowa lub stal żaroodporna, pojemniki zbiorcze i inne materiały nośne.Rury to niestandardowe typy specyfikacji. |
| 2 |
Wzór projektu |
Układ pionowy lub poziomy. |
| 3 |
Zalety |
Piękny wygląd, rozmiar, dokładność, pierwszorzędna technologia gięcia i spawania, najwyższej klasy sprzęt do wykrywania. |
Struktura projektu
1. ogrzewanie parą nasyconą, temperatura do 900 st. C.
2. wysoka sprawność, >90%.
3. szybkie ogrzewanie.
4. projekt ze stali nierdzewnej.
5. długa żywotność projektu, 15 lat.
przekaż nam wymagane dane techniczne, takie jak wydajność pary, ciśnienie, wymagana temperatura itp. Zaprojektujemy odpowiednio.
HD Boiler oferuje najlepszy w swojej klasie obiekt
Huadong Boiler specjalizuje się w produkcji niestandardowych elementów kotłów od 34 lat od 1985 roku. Nasze elementy kotłów są stosowane w przemysłowych wytwornicach pary, kotłach parowych, kotłach na gorącą wodę, elektrycznych kotłach parowych, stacjach redukcji ciśnienia pary itp.
