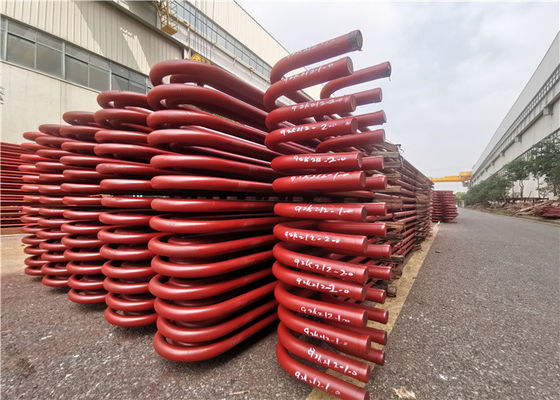

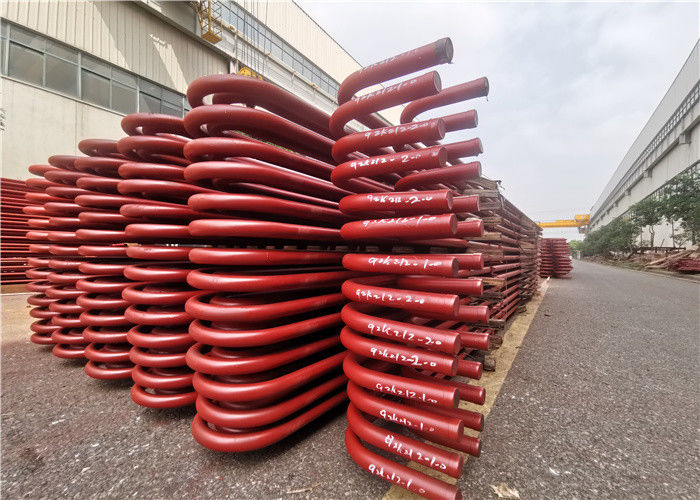

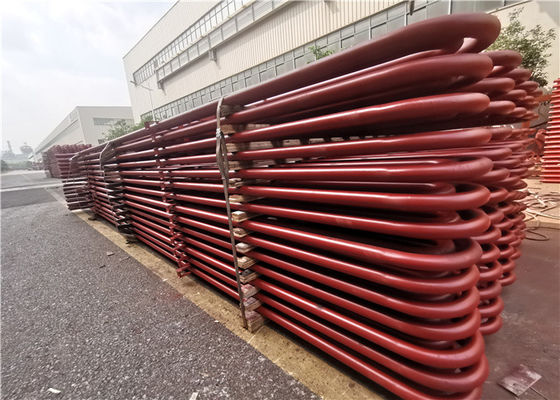

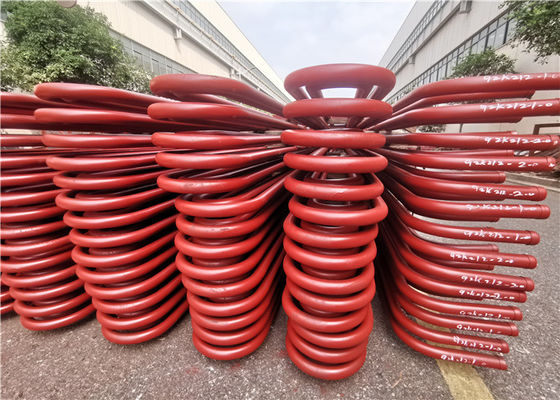

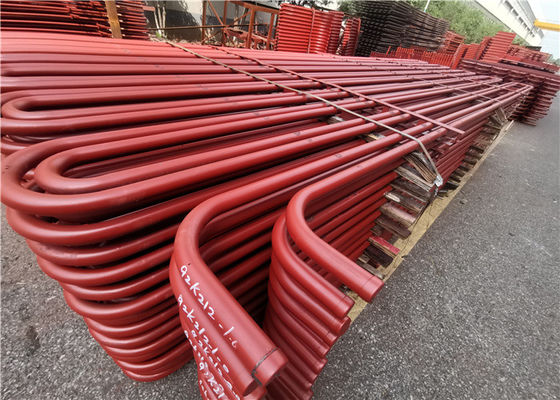

ASME SA192 Bezszwowa pozioma cewka przegrzewacza do neutralności węglowej

ASME SA192 Bezszwowa pozioma cewka przegrzewacza do neutralności węglowej

Wprowadzenie do rurki serpentynowej

Przegrzewacze i przegrzewacze są ważnymi częściami powierzchni grzewczych, służącymi do podwyższenia temperatury pary, mającej na celu poprawę entalpii pary i dalsze zwiększenie wydajności cyrkulacji cieplnej w elektrowni.

Przegrzewacze pracują w celu podgrzania pary nasyconej do pary przegrzanej o określonej temperaturze.Gdy zmieniają się obciążenia kotła lub inne warunki pracy, należy upewnić się, że temperatura pary przegrzanej jest normalna i mieści się w dopuszczalnym zakresie zmian temperatury.

Z obiegu cieplnego w elektrowni pierwotne parametry ciśnienia i temperatury są wyższe, sprawność cieplna obiegu jest lepsza lub wilgotność pary tylnej turbiny parowej jest zbyt wysoka, wpływając na jej bezpieczeństwo.Podczas gdy temperatura pary z przegrzewacza jest ograniczona przez materiały metalowe, obecnie, ze względu na ograniczenie materiałów metalowych, temperatura przegrzania większości kotłów elektrowni nadal mieści się w zakresie 540-555 stopni, a w celu uniknięcia zawilgocenia parowej łopatki turbiny parowej tył za duży, dlatego zastosowano środkowy system dogrzewania.

Serpentine Tubes są szeroko stosowane w systemach wymienników ciepła.Sprzęt wymiennika ciepła na bazie bezszwowych rurek ze stali nierdzewnej i spawanych rur ze stali nierdzewnej w kształcie litery U jest niezbędny w strategicznie ważnych i krytycznych dziedzinach --- Kocioł, wymiennik ciepła, budowa maszyn jądrowych i petrochemicznych.

Technologia Hua Dong Energy rozpoczęła produkcję rur serpentynowych od 1985 r. Do tej pory dostarczaliśmy już ponad 300 000 ton rur stalowych serpentynowych do ponad 30 krajów.

Hua Dong Energy Technology zajmuje się austenityczną stalą nierdzewną, stalą stopową niklu (Hastelloy, Monel, Inconel, Incoloy) bezszwową i spawaną rurą i rurą już od ponad 35 lat, co roku sprzedaje ponad 50000 ton rur i rur stalowych.Nasz klient obejmuje już ponad 45 krajów, takich jak Włochy, Wielka Brytania, Niemcy, USA, Kanada, Chile, Kolumbia, Arabia Saudyjska, Rosja, Korea, Singapur, Austria, Polska, Francja, .... Oraz nasza firma oddziałowa i fabryka zostały już zatwierdzone przez :ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004.

Wymagania techniczne:

Standardowa specyfikacja rur prostych do gięcia:

ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269 itp.

Cechowanie: Przed gięciem przez znakowanie maszyny na całej długości rury (wygięty odcinek po obróbce cieplnej bez znakowania)

Uwaga: Znakowanie jest również możliwe po zgięciu na prostych częściach rury do gięcia w kształcie litery U.

Rury z wygięciem w kształcie litery U:

-TEMA RCB 2.31 Standard Stowarzyszenia Producentów Wymienników Rurowych (wydanie 9).

-ASTM A688/ASME SA688 Standardowa specyfikacja dla spawanych rur ze stali austenitycznej odpornej na korozję, przeznaczonych do kotłów na wodę zasilającą.

-ASTM B163 / ASME SA163 Standardowe wymagania techniczne dotyczące rur z niklu i stopu niklu do skraplaczy i wymienników ciepła.

-Specyfikacje klienta.

Promień gięcia: od 1,5 * OD (średnica zewnętrzna) do 1500 mm

Przy zamawianiu rur o promieniu mniejszym lub równym 1,5 * OD, konieczne jest uzgodnienie precyzji geometrii.

Maksymalna długość rur prostych: (przed zginaniem): 35000 mm.

Długość nóg: Min 1 metr, Max.16500 mm (dla maks. R=1500 mm)

Uwaga: inne rozmiary są dostępne po uzgodnieniu.

Obróbka cieplna: odprężenie po zginaniu w kształcie litery U (obszar gięcia plus 300 mm na każdą nogę).

Próba hydrostatyczna po zginaniu U: maksymalne ciśnienie próbne 600 barów, moczenie 10 sek.Z

Woda zdematerializowana.Czyszczenie sprężonym powietrzem po teście wodnym.

Pakowanie: W mocnych, nadających się do transportu, wstępnie fumigowanych drewnianych skrzyniach o odpowiednich wymiarach dla

każda rurka Długość, promień, średnica, zgodnie z wymaganiami PO, a także owinięta polietylenem

folie Z miękkimi plastikowymi nasadkami na obu końcach tuby.

ten Serpentynowa rurka Przestrzegaj następujących norm:

1. ASTM A688/ASME SA688

2. ASTM A803/ASME SA803

3. ASTM A556/ASME SA556

Gatunek stali:

Rury z innych stopów i gatunków stali mogą być produkowane po uzgodnieniu.

Niektóre z przeprowadzonych przez nas badań jakości obejmują:

Testy uzupełniające: Poza wyżej wymienionymi badaniami przeprowadzamy również badania uzupełniające produkowanych wyrobów.Przeprowadzone w ramach tego testy obejmują:
