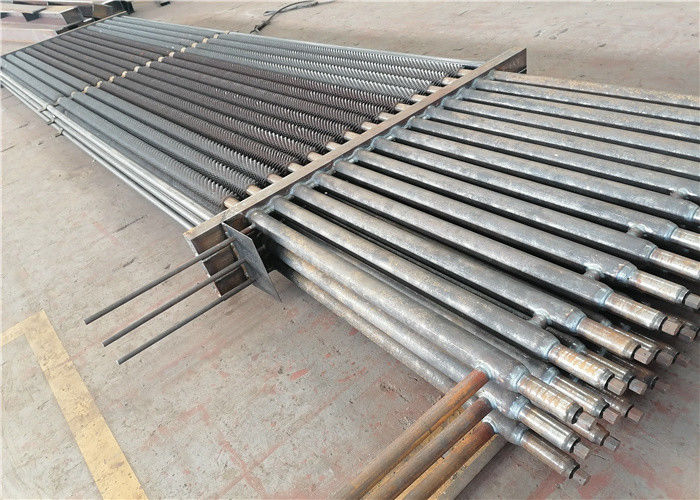

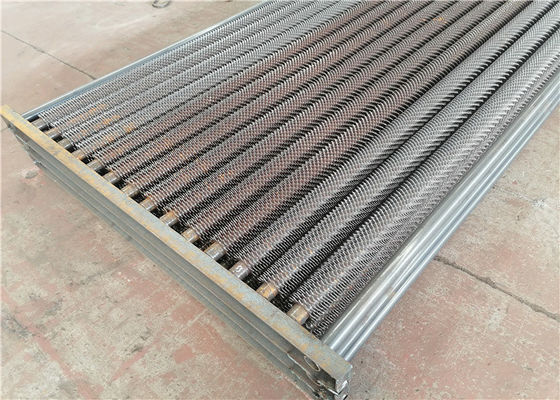

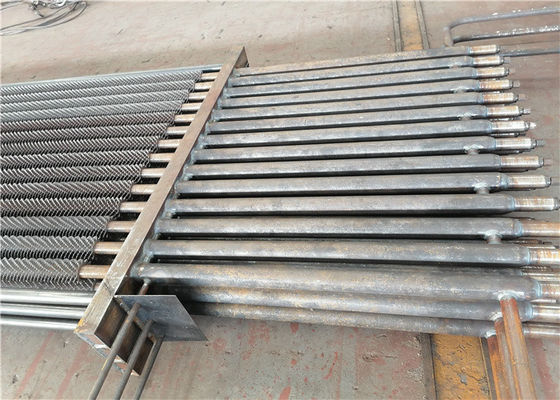

Usuwanie popiołu Ząbkowana spiralna rura Odporność na korozję stali węglowej

Wymiana ciepła Użyj ząbkowanej spiralnej rury kotłowej Wygodne usuwanie popiołu

Zalety

1. Dobra odporność na korozję

Zużycie wynika głównie z uderzenia i cięcia szarych cząstek na rurę.Największe zużycie występuje wokół rury na poziomie 30 stopni.Gdy S1/d=S2/d=2, wielkość zużycia jest tutaj 3 razy większa od wartości średniej.

Ze względu na zmianę kierunku przepływu powietrza, drugi rząd ma największe zużycie.Gdy S1/d=S2/d=2, zużycie drugiego rzędu jest dwa razy większe niż zużycie pierwszego rzędu, a zużycie kolejnego rzędu jest zazwyczaj o 30% do 40% większe niż zużycie pierwszego rzędu.

Ułożenie pierwszego rzędu jest takie samo jak ułożenie pierwszego rzędu w kolejności. W tych samych warunkach maksymalne zużycie wiązki wzdłużnej jest 3-4 razy mniejsze niż w przypadku wiązki schodkowej.

Szybkość ścierania rury jest wprost proporcjonalna do współczynnika niejednorodności prędkości spalin KV3,33 i jest wprost proporcjonalna do współczynnika niejednorodności koncentracji popiołu lotnego Ku.

Ekonomizer z żebrowaną rurą w kształcie litery H jest ustawiony w kolejności.Płetwa w kształcie litery H dzieli przestrzeń na kilka małych obszarów i ma równomierny wpływ na przepływ powietrza.W porównaniu z ekonomizerem z rurką optyczną, ekonomizerem z żebrami spiralnymi i ekonomizerem z żebrami podłużnymi z układem naprzemiennym, żywotność w innych warunkach jest 3-4 razy wyższa.

Przepustnica spalinowa zabezpiecza część zagiętą.

2. Zmniejszona akumulacja kurzu

Powstawanie popiołu następuje na tylnej i nawietrznej stronie rury. Łatwo jest przeczyścić rurę przez dezorganizację, a z tyłu gromadzi się mniej kurzu. Jeśli chodzi o układanie rur w kolejności, ze względu na to, że przepływ powietrza nie jest łatwy do przepłukania z tyłu rury, więcej popiołu gromadzi się w układzie rur w kolejności niż w niewłaściwej kolumnie.

Po obu stronach rury przyspawane jest żebro typu h, które nie gromadzi popiołu, natomiast strumień powietrza płynie prosto, kierunek przepływu nie zmienia się, a żebro nie gromadzi popiołu.

W środku żebra typu h pozostaje szczelina 4-10, która może kierować przepływem powietrza w celu zamiatania żebra rury w celu gromadzenia kurzu.

Ponieważ spiralny kąt żebra kieruje kierunkiem przepływu, gromadzenie się popiołu w rurce żebra jest poważniejsze i nie można użyć ekonomizera, który nie tworzy luźnego popiołu. Operacja polowa pokazuje, że rura żebra w kształcie litery H nie gromadzi popiołu , podczas gdy spiralna płetwa jest poważnie.

Podłużna rura żebra jest tworzona przez przepływ powietrza wzdłuż żebra, gdy żebro jest przyspawane do powierzchni i tyłu nagromadzonego popiołu. Niektóre obszary są podatne na gromadzenie się kurzu.

Płetwa w kształcie litery H, która tworzy prosty kanał po obu stronach, zapewnia najlepszy efekt dmuchania.

3. Kompaktowa przestrzeń i niski koszt

Zestaw fajek jest bardzo kompaktowy i dobrze zmniejsza wysokość dymu z ogona.

Całkowita waga jest znacznie zmniejszona, a obciążenie układu zawieszenia.

Zmniejsz koszt ekonomizera i zintegrowanego kotła.

4. Zmniejsz opór boczny dymu

Zmniejsz koszty operacyjne i inwestycyjne wentylatora indukowanego.
