ASME SA192 Serpentine Tube Coil 1500 mm Gięcie bez szwu
Product Details
| Materiał: | Stal nierdzewna, stal węglowa, stal stopowa | Certyfikat: | ASME, TUV, SGS, CE, KLASA A, ISO9001 |
|---|---|---|---|
| Kształtować się: | U Bend, prosty, cewka, rurka węża | Aplikacja: | kotłownia i wymiennik ciepła, energetyka, petrochemia, jądrowa |
| OD: | 1,5 do 1500 mm | Wykończeniowy: | Wyżarzony, fazowanie |
| Podkreślić |
Bezszwowa cewka serpentynowa,rurka serpentynowa SA 192,zginana cewka serpentynowa |
||
Product Description

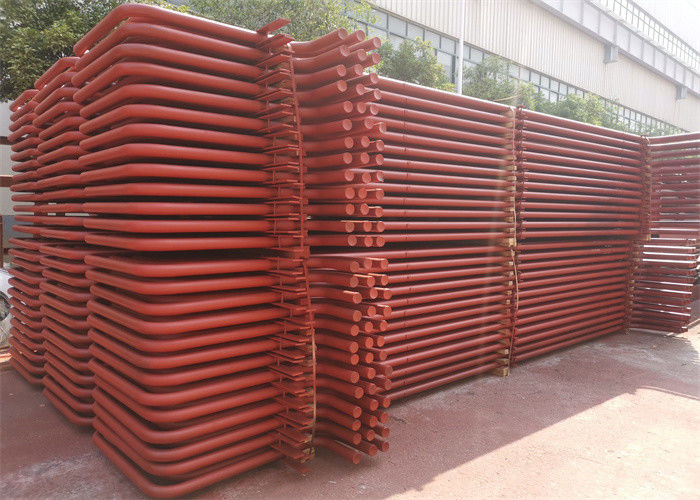

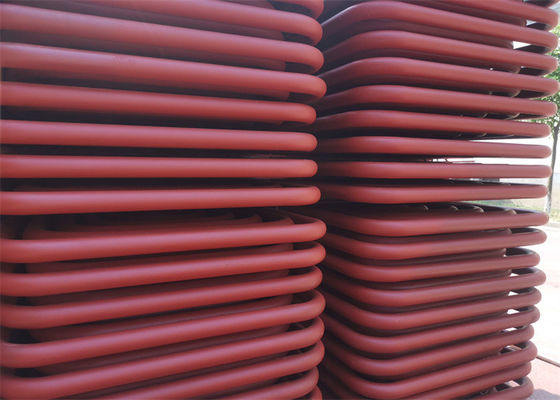

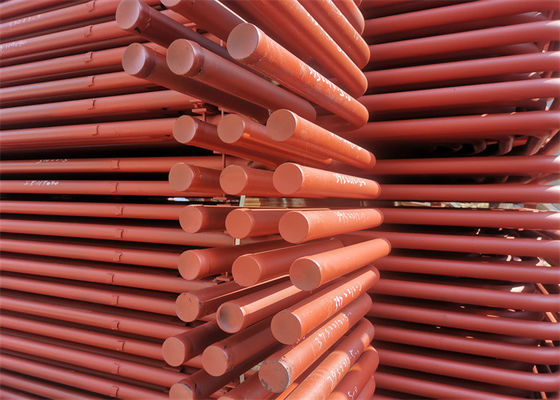

ASME SA192 Gięcie cewki przegrzewacza bez szwu serpentynowego
Serpentine Tubes są szeroko stosowane w systemach wymienników ciepła.
Wymagania techniczne:
Standardowa specyfikacja rur prostych do gięcia:
ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269 itp.
Cechowanie:Przed gięciem przez znakowanie na całej długości rury (wygięty odcinek po obróbce cieplnej bez znakowania)
Uwaga: Znakowanie jest również możliwe po zgięciu na prostych częściach rury do gięcia w kształcie litery U.
Rury z wygięciem w kształcie litery U:
-TEMA RCB 2.31 Standard Stowarzyszenia Producentów Wymienników Rurowych (wydanie 9).
-ASTM A688/ASME SA688 Standardowa specyfikacja dla spawanych rur ze stali austenitycznej odpornej na korozję, przeznaczonych do kotłów na wodę zasilającą.
-ASTM B163 / ASME SA163 Standardowe wymagania techniczne dotyczące rur z niklu i stopu niklu do skraplaczy i wymienników ciepła.
-Specyfikacje klienta.
Promień gięcia: od 1,5 * OD (średnica zewnętrzna) do 1500 mm
Przy zamawianiu rur o promieniu mniejszym lub równym 1,5 * OD, konieczne jest uzgodnienie precyzji geometrii.
Maksymalna długość rur prostych: (przed zginaniem): 35000 mm.
Długość nóg: min 1 metr, max.16500 mm (dla maks. R=1500 mm)
Uwaga: inne rozmiary są dostępne po uzgodnieniu.
Obróbka cieplna: odprężenie po zgięciu w kształcie litery U (obszar gięcia plus 300 mm na każdą nogę).
Próba hydrostatyczna po zginaniu U: maksymalne ciśnienie próbne 600 barów, moczenie 10 sek.Z
Woda zdematerializowana.Czyszczenie sprężonym powietrzem po teście wodnym.
Pakowanie: W mocnych, nadających się do transportu, wstępnie fumigowanych drewnianych skrzyniach o odpowiednich wymiarach dla
każda długość rury, promień, średnica, zgodnie z wymaganiami PO, a także owinięta polietylenem
folie Z miękkimi plastikowymi nasadkami na obu końcach tuby.
Przegrzewacze i przegrzewacze są ważnymi częściami powierzchni grzewczych, służącymi do podwyższania temperatury pary w celu poprawy entalpii pary i dalszego zwiększenia wydajności obiegu cieplnego w elektrowni.
Przegrzewacze służą do podgrzewania pary wodnej do pary przegrzanej o określonej temperaturze.Gdy zmieniają się obciążenia kotła lub inne warunki pracy, należy upewnić się, że temperatura pary przegrzanej jest normalna i mieści się w dopuszczalnym zakresie zmian temperatury.
Z obiegu cieplnego w elektrowni pierwotne parametry ciśnienia i temperatury są wyższe, sprawność cieplna obiegu jest lepsza lub wilgotność pary tylnej turbiny parowej jest zbyt wysoka, wpływając na jej bezpieczeństwo.O ile temperatura pary z przegrzewacza jest ograniczona przez materiały metalowe, to obecnie, ze względu na ograniczenie materiałów metalowych, temperatura przegrzania większości kotłów elektrowni nadal mieści się w zakresie 540-555 stopni, aby uniknąć zawilgocenia pary łopatek turbiny parowej tył za duży, dlatego zastosowano środkowy system dogrzewania.
TheSerpentynowa rurkaPrzestrzegaj następujących norm:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Gatunek stali:
| Ferryt | Austenit | Dupleks | Super dupleks | Stopy niklu | Tytan |
|
TP410 TP405 S44400 S44660 TP430 |
TP304/304L TP316/316L TP316Ti TP317/317L TP321 TP347 |
S31803 S32205 S32304 |
S32750 S32760 |
N06600 N08020 N00880 N08825 N08904 |
Gr.2 |
Rury z innych stopów i gatunków stali mogą być produkowane po uzgodnieniu.
Niektóre z przeprowadzonych przez nas badań jakości obejmują:
| Test korozyjny | Przeprowadzane tylko na specjalne życzenie klienta |
| Analiza chemiczna | Test wykonany zgodnie z wymaganymi standardami jakości |
| Badania niszczące / mechaniczne | Rozciąganie |Twardość |Spłaszczanie |Flara |Kołnierz |
| Reverse-bend i Re.testy płaskie | Przeprowadzane w pełnej zgodności z odpowiednimi normami i normami ASTM A-450 i A-530, co zapewnia bezproblemową rozbudowę, spawanie i użytkowanie u klienta |
| Testowanie prądów wirowych | Zrobione w celu wykrycia jednorodności pod powierzchnią za pomocą cyfrowego systemu testowania oznak wad |
| Testy hydrostatyczne | 100% Testy hydrostatyczne przeprowadzone zgodnie z normami ASTM-A 450 w celu sprawdzenia szczelności rur i największego ciśnienia, jakie możemy wytrzymać 20Mpa/7s. |
| Test powietrza pod ciśnieniem | Aby sprawdzić wszelkie dowody wycieku powietrza |
| Oględziny | Po pasywacji każdy odcinek rur i przewodów rurowych jest poddawany dokładnej kontroli wizualnej przez przeszkolony personel w celu wykrycia wad powierzchni i innych niedoskonałości |
Testy uzupełniające:Poza wyżej wymienionymi badaniami przeprowadzamy również badania uzupełniające produkowanych wyrobów.Przeprowadzone w ramach tego testy obejmują:
|
·Testowanie prądów wirowych ·Testowanie OP ·Badania radiograficzne |
·Badania korozyjne ·Mikrotesty ·Testowanie makr |
·Testowanie IGC ·Badania ultradźwiękowe ·Testowanie penetracji cieczy |
Technologia Hua Dong Energy rozpoczęła produkcję rur serpentynowych od 1985 r. Do tej pory dostarczaliśmy już ponad 300 000 ton rur stalowych serpentynowych do ponad 30 krajów.
Hua Dong Energy Technology zajmuje się austenityczną stalą nierdzewną, stalą stopową niklu (Hastelloy, Monel, Inconel, Incoloy) bezszwową i spawaną rurą i rurą już od ponad 35 lat, każdego roku sprzedaje ponad 50000 ton rur i rur stalowych.Nasz klient obejmuje już ponad 45 krajów, takich jak Włochy, Wielka Brytania, Niemcy, USA, Kanada, Chile, Kolumbia, Arabia Saudyjska, Rosja, Korea, Singapur, Austria, Polska, Francja, .... Oraz nasza firma oddziałowa i fabryka zostały już zatwierdzone przez :ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001.
