Części składowe Kocioł H Fin Tube Standard ASME dla systemu przenoszenia ciepła
Product Details
| Rodzaj: | Rura płetwy, rura wymiennika ciepła | Aplikacja: | Części nagrzewnicy, wymiennik ciepła |
|---|---|---|---|
| Materiał płetwy: | stal węglowa, stal nierdzewna, stal nierdzewna 304L/316LS | Uszczelka: | Zdatne do żeglugi opakowanie rurki płetwowej |
| Kolor: | Dostosowane | Pakiet: | Drewniana skrzynka ze stalową ramą, w wiązkach itp. |
| Podkreślić |
Rura kotła ze stali nierdzewnej 316L,rura kotła H,rura wymiennika ciepła kotła |
||
Product Description

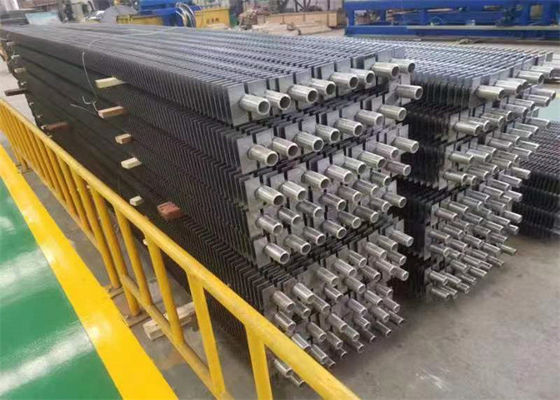

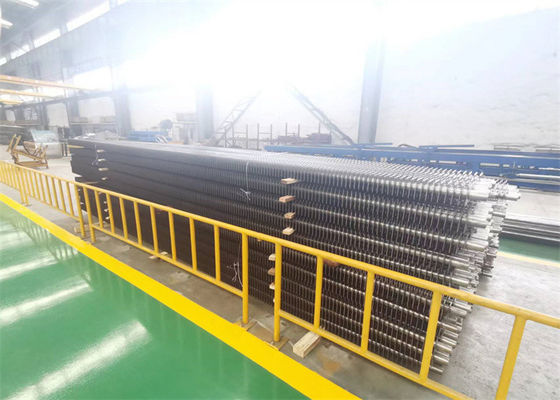

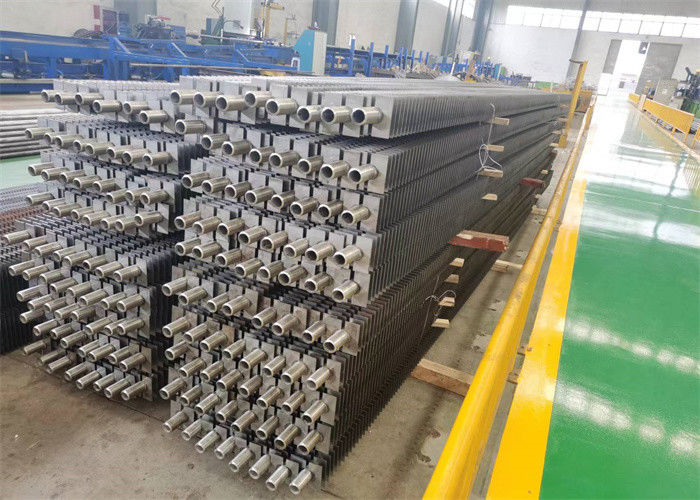

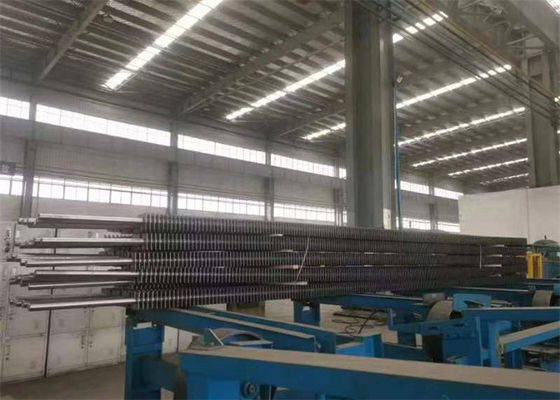

Części składowe kotła H kwadratowa rura Fin ze standardem ASME dla systemu wymiany ciepła
Wprowadzenie produktów
Rura żebrowana H nazywana jest rurą z żebrami kwadratowymi, istnieją dwa rodzaje rur żebrowanych H, jedna to pojedyncza rura, zwykle nazywana kwadratową
rura żebrowana, druga to rura podwójna, zwykle nazywana prostokątną rurą żebrowaną.I zgodnie z wymaganiami klienta
produkcja.Ze względu na swój prostokątny kształt zapewnia większą powierzchnię niż rury żebrowane spiralnie.Ze względu na większą dostępną powierzchnię, te ożebrowane rury są używane głównie w zastosowaniach ogrzewania powietrznego, aby zmniejszyć całkowity rozmiar sprzętu.
Szybkość stapiania między rurą żebrowaną w kształcie litery H a rurą stalową wynosi 95% lub więcej, kontaktowy opór cieplny jest mały, a przewodność cieplna jest dobra.Ponieważ przepływ powietrza pomiędzy wiązkami rur wymiany ciepła jest podobny do charakterystyki przepływu tandemowego, podczas pracy na powierzchni wymiany ciepła gromadzi się mniej kurzu, a lamele są bardziej równomiernie czyszczone.Efektywny stopień wykorzystania obszaru rozszerzania się żeber w kształcie litery H jest wyższy niż w przypadku spiralnie użebrowanej rury, a ogólna wydajność wymiany ciepła jest o około 10% wyższa niż w przypadku spiralnie użebrowanej rury.
Rury ożebrowane w kształcie litery H charakteryzują się wysokim współczynnikiem rozszerzalności powierzchni, mniejszą akumulacją pyłu i wysoką wydajnością wymiany ciepła.W przypadku równoważnej wydajności wymiany ciepła, wymiennik ciepła może zajmować najmniejszą przestrzeń i może minimalizować materiały wysokiej jakości (tj. rury ciśnieniowe).W przypadku nowych projektów inżynieryjnych wysokość układu wymiennika ciepła może zostać zmniejszona, całkowita waga jest znacznie zmniejszona, obciążenie układu zawieszenia jest zmniejszone, a całkowity koszt jest zmniejszony;w przypadku projektu renowacji jak największą powierzchnię wymiany ciepła można ustawić w ograniczonej przestrzeni, aby obniżyć temperaturę spalin, poprawić wydajność odzysku ciepła odpadowego lub zwiększyć przestrzeń konserwacyjną w celu łatwej konserwacji.
| Rury ze stali nierdzewnej / FIN | |
| Aplikacja | Jest szeroko stosowany do wymiennika ciepła, klimatyzatora, lodówki, ekonomizera i inne części Przemysłu Cieplnego. |
| Materiał rury podstawowej | Nierdzewny |
| Materiał płetw | Nierdzewny |
| Rodzaj rury podstawowej | Bezszwowe, spawane |
| Rodzaj płetw | L,U,W |
| OD rur bazowych | 15mm-219mm |
| WT rur bazowych | 1,5-6mm |
| Wysokość płetw | 8mm-30mm |
| Masa płetw | 0,8 mm-3,0 mm |
| Skok płetw | 2,3 m-20mm |
| Długość pustego obszaru | zgodnie z życzeniem Klienta. |
| Długość rur żebrowanych | ≤23m |
Nasze produkty mogą być modyfikowane zgodnie z potrzebami i sytuacją naszych klientów. Projektujemy i produkujemy bezpieczne, niezawodne i wydajne rury H-fin. Posiada również samodzielne systemy zapewniania jakości produktu. Produkcja rur H-fin ma wysoką sprawność wymiany ciepła, mają odporność na spaliny i są przeznaczone do małej przestrzeni.
| parametry techniczne | Wysoki stopień płetwy 0-16 mm (lub zewnętrzna średnica płetwy φ25-φ75); Skok płetw 2,0-5,0 mm;Długość rurki płetwowej 0,5~14m. |
| Pojedyncza metalowa rura płetwowa do walcowania | Czyste aluminium 1060 lub stop aluminium 6063,6061. Średnica zewnętrzna powinna być mniejsza niż 40 mm |
| Podwójna metalowa rura płetwowa do walcowania | Ochrona na bazie tuby przed zewnętrzną warstwą aluminium rury, odporne na korozję, na bazie rur mogą być wykonane z rury ze stali węglowej, oprócz stali nierdzewnej można również zastosować rurę stalową i rurkę miedzianą, a także rurę ze stopu tytanu; |
| Pakiet | Rury z żebrami aluminiowymi są dobrze zapakowane w folię z tworzywa sztucznego w ramie wewnętrznej i stalowej na zewnątrz |
Specyfikacje
1).Dodaj obszar wymiany ciepła i zmniejsz liczbę rurek, a także zwiększ obszar sekcji przepływu oparów, aby zmniejszyć prędkość oparów i ścieranie.
2).Rura płetwowa typu H może być wykonana jako podwójna rura płetwowa typu H, o wysokiej sztywności, aby pasowała do długiego rzędu rur.
3).Ekonomizer płetw typu H ułożony liniowo w celu podzielenia przestrzeni na wiele małych stref, uśredniony przepływ powietrza w celu zmniejszenia ścierania.
4).Z prostym kanałem dla uzyskania najlepszego efektu zdmuchiwania popiołu.
5).Kompaktowa konstrukcja w celu zmniejszenia wagi i obniżenia kosztów produkcji.
| Materiał rury bazowej | Stal nierdzewna, stal węglowa, stal stopowa, stop miedzi, aluminium, SA179 | ||
| Materiał płetwy | Aluminium, stop miedzi, stal nierdzewna, stal węglowa | ||
| Standard | ASME SA213/ASTM;ASME EA 106, ASME SA178, ASTM B1111 | ||
| Głębokość płetwy | 0,5-3 mm | ||
| Podstawa rury OD | 12,7-18mm | ||
| Płetwy na cal | 8-20Nos (na życzenie klienta) | ||
| Wymagania testowe | Test właściwości fizycznych, analiza składu chemicznego, test nieniszczący, inna kontrola i test jako wymaganie klienta. | ||
| Aplikacja | Chłodnica powietrza, chłodnica powietrza doładowującego, skraplacz, parownik, chłodnica cieczy, chłodnica gazu, chłodnica oleju, chłodnica, chłodnictwo, wymiana ciepła z pary do powietrza, super nagrzewnica itp. | ||
Orzecznictwo
profil firmy
Zhangjiagang Hua Dong Energy Technology Co., Ltd. jest przedsiębiorstwem high-tech specjalizującym się w produkcji wszelkiego rodzaju rur i przewodów rurowych ze stali nierdzewnej, węglowej i stopowej, płyt stalowych, które są szeroko stosowane w dziedzinie kotłów i wymienników ciepła, energii, petrochemii, górnictwa , przemysł spożywczy, papierniczy, gazowy i płynny.I przeszliśmy atesty, w tym ASME, TUV, Grade A, ISO9001, EN12952, EN10216, SO3834.
Firma jest spółką zależną Zhangjiagang Hua Dong Boiler Co., Ltd, która jest wiodącym producentem kotłów i części do kotłów w Chinach z 35-letnią historią i rocznym obrotem 110 milionów dolarów USA.Nasze produkty zostały wyeksportowane do ponad 30 krajów takich jak Stany Zjednoczone, Australia, Wietnam, Pakistan, Albania, Kambodża, Indie, Indonezja, Korea Południowa, Filipiny, Turcja, Arabia Saudyjska, Niemcy, Rosja, Chile, Syria, Tajlandia, Bangladesz, Francja, Algieria, Mongolia i Singapur, Kuba, Irak, Włochy, Hiszpania, Japonia, Jugosławia, Sri Lanka, Czechy, Kirgistan, Kanada, Malezja, Wielka Brytania i tak dalej.
Lokalizacja:
Nasza firma znajduje się w mieście Zhangjiagang, które jest miastem portowym i znajduje się zaledwie 120 km od Szanghaju, 60 km od Suzhou i 60 km od Wuxi.Ruch jest bardzo wygodny.
