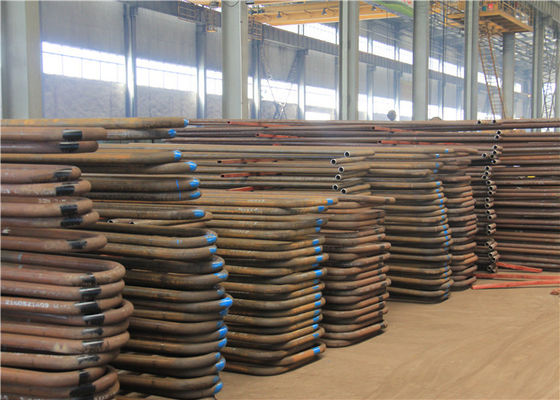

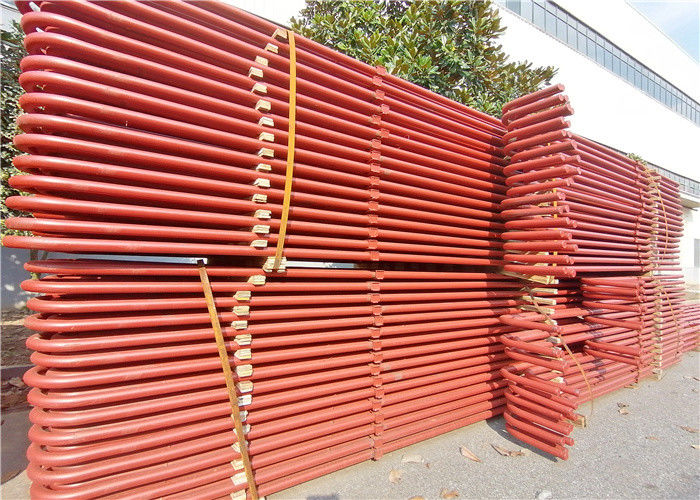

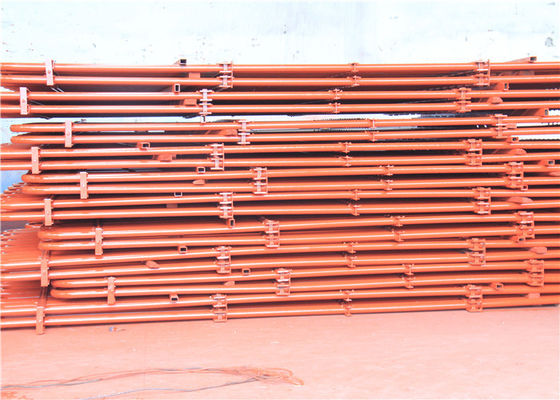

Certyfikowany przez ASME ekonomizer kotła Serpentine Coil Tube Anti Corrosion
Wprowadzenie produktów
|
Nazwa produktu
|
Ekonomizer do kotła z młynem palmowym, zapobiegający korozji w punkcie rosy, zapobiegający korozji w niskich temperaturach
|
|
Typ struktury
|
Cewka serpentynowa cewki rurowej
|
|
Materiał rury
|
Stal Corten, stal ND (09CrCuSb)
|
|
Standard
|
Chiny GB, ASME
|
|
Klasa producenta
|
Chiny klasy A, certyfikat ABS, certyfikat TUV
|
|
Typ rury
|
Naga rura
|
|
Specyfikacja rury
|
Zgodnie z wymaganiami klienta
|
|
Grubość ścianki rury
|
Zgodnie z wymaganiami klienta
|
|
Ciśnienie robocze
|
zależy od materiału
|
|
Temperatura pracy
|
zależy od materiału
|
|
Spawalniczy
|
Automatyczne zgrzewanie doczołowe rur metodą GTAW (TIG)
|
|
Spawanie NDT
|
Automatyczne RT 100%
|
Specjalny materiał zapobiegający korozji w punkcie rosy, materiał zapobiegający korozji spalin w niskich temperaturach Stal ND 09CrCuSb.
Chlor (Cl-jonów) materiał odporny na korozję.Siarka (SOx-jonów) materiał odporny na korozję.
09CrCuSb był pierwotnie używany w procesie krakingu ropy naftowej w celu ochrony przed korozją.
Rura typu U-Bend jest zgodna z następującymi normami:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Gatunek stali:
| Ferryt |
Austenit |
Dupleks |
Super dupleks |
Stopy niklu |
Tytan |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Rury z innych stopów i gatunków stali mogą być produkowane po uzgodnieniu.
Wymagania techniczne:
Standardowa specyfikacja rur prostych do gięcia:
ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269 itp.
Cechowanie:Przed zginaniem przez znakowanie maszyny na całej długości rury (wygięty odcinek po podgrzaniu)
Leczenie bez znakowania)
Notatka:Znakowanie jest również możliwe po gięciu na prostych częściach rury do gięcia w kształcie litery U.

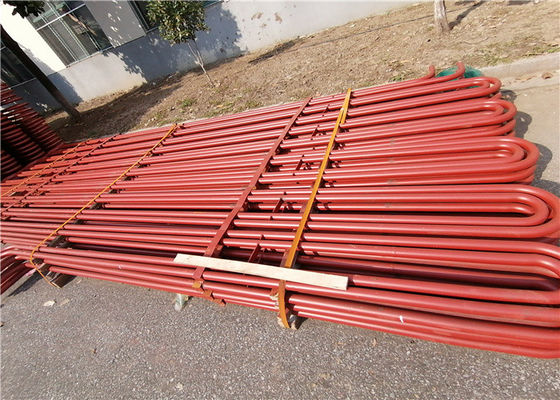

Rury z wygięciem w kształcie litery U:
-TEMA RCB 2.31 Standard Stowarzyszenia Producentów Wymienników Rurowych (wydanie 9).
-ASTM A688/ASME SA688 Standardowa specyfikacja dla spawanych rur odpornych na korozję austenityczną
Gatunek stali przeznaczony do kotłów na wodę zasilającą.
-ASTM B163 / ASME SA163 Standardowe wymagania techniczne dla rur z niklu i stopu niklu dla
Skraplacze I Wymienniki Ciepła.
-Specyfikacje klienta.
Promień gięcia:Od 1,5 * OD (średnica zewnętrzna) do 1500 mm
Przy zamawianiu rur o promieniu mniejszym lub równym 1,5 * OD, konieczne jest uzgodnienie precyzji geometrii.
Maksymalna długość rur prostych:(Przed zginaniem): 35000 mm.
Długość nóg:Min. 1 metr, maks.16500 mm (dla maks. R=1500 mm)
Notatka:Inne rozmiary są dostępne po uzgodnieniu.
Obróbka cieplna:Odciążony po zginaniu w kształcie litery U (obszar zginania plus 300 MM na każdą nogę).
Test hydrostatyczny po zginaniu U: Maksymalne ciśnienie testowe 600 barów, moczenie 10 sek.Z
Woda zdematerializowana.Czyszczenie sprężonym powietrzem po teście wodnym.
Opakowania: W mocnych, nadających się do transportu, wstępnie fumigowanych drewnianych skrzyniach o odpowiednich wymiarach dla
każda rurka Długość, promień, średnica, zgodnie z wymaganiami PO, a także owinięta polietylenem
folie Z miękkimi plastikowymi nasadkami na obu końcach tuby.
Niektóre z przeprowadzonych przez nas badań jakości obejmują:
| Test korozyjny |
Przeprowadzane tylko na specjalne życzenie klienta |
| Analiza chemiczna |
Test wykonany zgodnie z wymaganymi standardami jakości |
| Badania niszczące / mechaniczne |
Rozciąganie |Twardość |Spłaszczanie |Flara |Kołnierz |
| Reverse-bend i Re.testy płaskie |
Przeprowadzane w pełnej zgodności z odpowiednimi normami i normami ASTM A-450 i A-530, co zapewnia bezproblemową rozbudowę, spawanie i użytkowanie u klienta |
| Testowanie prądów wirowych |
Zrobione w celu wykrycia jednorodności pod powierzchnią za pomocą cyfrowego systemu testowania oznak wad |
| Testy hydrostatyczne |
100% Testy hydrostatyczne przeprowadzone zgodnie z normami ASTM-A 450 w celu sprawdzenia szczelności rur i największego ciśnienia, jakie możemy wytrzymać 20Mpa/7s. |
| Test powietrza pod ciśnieniem |
Aby sprawdzić wszelkie dowody wycieku powietrza |
| Oględziny |
Po pasywacji każdy odcinek rur i rurek jest poddawany dokładnej kontroli wizualnej przez przeszkolony personel w celu wykrycia wad powierzchni i innych niedoskonałości |
Testy uzupełniające:Poza wyżej wymienionymi badaniami przeprowadzamy również badania uzupełniające produkowanych wyrobów.Przeprowadzone w ramach tego testy obejmują:
|
·Testowanie prądów wirowych
·Testowanie OP
·Badania radiograficzne
|
·Badania korozyjne
·Mikrotesty
·Testowanie makr
|
·Testowanie IGC
·Badania ultradźwiękowe
·Testowanie penetracji cieczy
|
