Wysoka wydajność wymiany ciepła Kocioł Fin Tube Ząbkowany spiralny grzejnik Wydajny na zamówienie

Wysoka wydajność wymiany ciepła Ząbkowany spiralny grzejnik rurowy Wydajne dostosowywanie

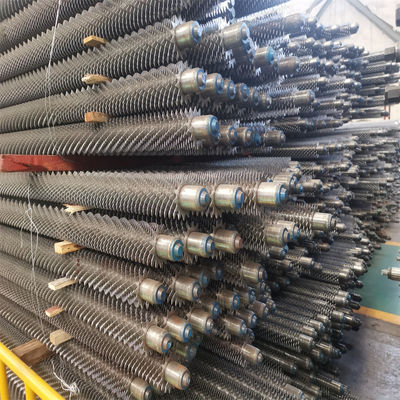

Opis ząbkowanej rurki spiralnej

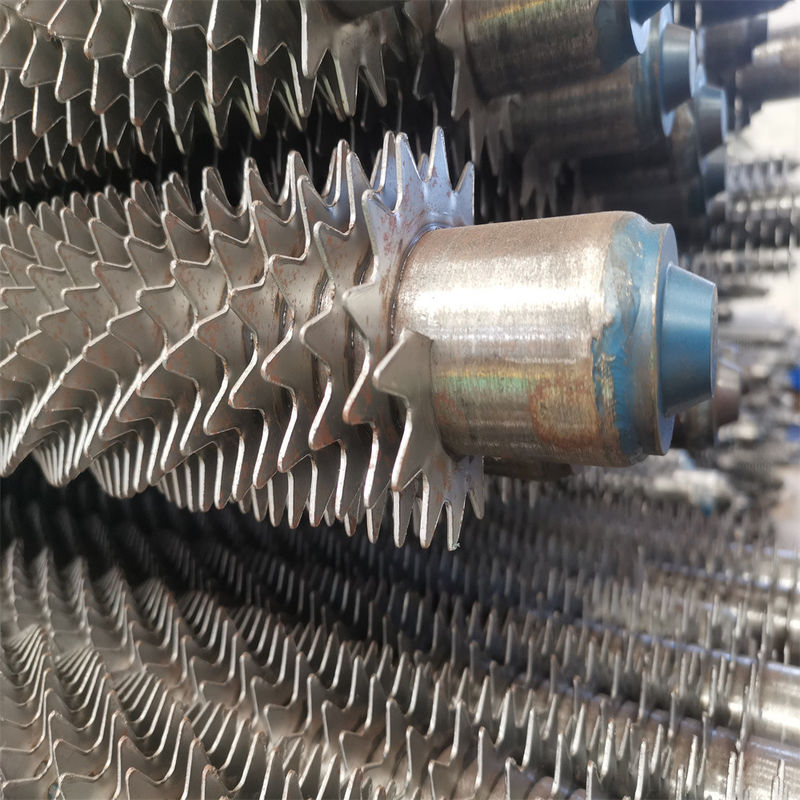

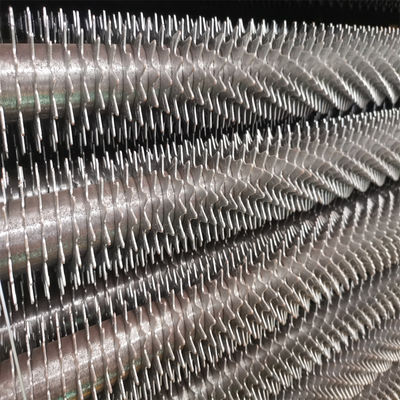

Ząbkowana spiralnie użebrowana rura to specjalnie ukształtowana przedłużona powierzchnia opracowana na bazie spiralnie użebrowanej rury.Jego proces produkcyjny jest podobny do procesu spawanej spiralnie rurki żebrowanej o wysokiej częstotliwości, ale różnica polega na tym, że szczelinę paska należy wyciąć przed nawinięciem ząbkowanej spiralnej rury żebrowanej.Podczas nawijania przecięta część jest naturalnie oddzielana, tworząc kształt koła zębatego.Przy spawaniu z wysoką częstotliwością technologia uzwojenia spiralnego płetwy nie tylko upraszcza znacznie zredukowane (odkształcenia), łączy się z ciasną, wysoką wytrzymałością, szokiem termicznym i szokiem mechanicznym, wydajność cieplna jest dobra, małe straty przepływu, duża odporność na korozję i ma znaczną dyfuzję powierzchnia, w stanie zimnym i gorącym przez długi czas nie jest łatwa do odkształcenia, długa żywotność, również ze względu na zniszczenie warstwy przyściennej przepływu i wzmożony transfer ciepła.Ta ząbkowana płetwa jest szeroko stosowana w klimatyzatorach i ekonomizerach kotłów.

Kompaktowa przestrzeń i niski koszt

Zestaw fajek jest bardzo kompaktowy i dobrze zmniejsza wysokość dymu z ogona.

Całkowita waga jest znacznie zmniejszona, a obciążenie układu zawieszenia.

Zmniejsz koszt ekonomizera i zintegrowanego kotła.

Zmniejsz opór boczny dymu

Zmniejsz koszty operacyjne i inwestycyjne wentylatora indukowanego.

Zalety

1. Dobra odporność na korozję

Zużycie wynika głównie z uderzenia i cięcia szarych cząstek na rurę.Największe zużycie występuje wokół rury na poziomie 30 stopni.Gdy S1/d=S2/d=2, wielkość zużycia jest tutaj 3 razy większa od wartości średniej.

Ze względu na zmianę kierunku przepływu powietrza, drugi rząd ma największe zużycie.Gdy S1/d=S2/d=2, zużycie drugiego rzędu jest dwukrotnie większe niż zużycie pierwszego rzędu, a zużycie kolejnego rzędu jest zazwyczaj o 30% do 40% większe niż zużycie pierwszego rzędu.

Ułożenie pierwszego rzędu jest takie samo jak ułożenie pierwszego rzędu w kolejności. W tych samych warunkach maksymalne zużycie wiązki wzdłużnej jest 3-4 razy mniejsze niż w przypadku wiązki schodkowej.

Szybkość ścierania rury jest wprost proporcjonalna do współczynnika niejednorodności prędkości spalin KV3,33 i jest wprost proporcjonalna do współczynnika niejednorodności koncentracji popiołu lotnego Ku.

Ekonomizer z żebrowaną rurą w kształcie litery H jest umieszczony w kolejności.Płetwa w kształcie litery H dzieli przestrzeń na kilka małych obszarów i ma równomierny wpływ na przepływ powietrza.W porównaniu z ekonomizerem z rurą optyczną, ekonomizerem z żebrami spiralnymi i ekonomizerem z żebrami podłużnymi z układem naprzemiennym, żywotność jest 3-4 razy wyższa w innych warunkach.

Przepustnica spalinowa zabezpiecza część zagiętą.

2. Zmniejszona akumulacja kurzu

Powstawanie popiołu występuje na tylnej i nawietrznej stronie rury. Łatwo jest przeczyścić rurę przez dezorganizację, a z tyłu gromadzi się mniej kurzu. Jeśli chodzi o układanie rur w kolejności, ze względu na to, że przepływ powietrza nie jest łatwy do przepłukania z tyłu rury, więcej popiołu gromadzi się w układzie rur w kolejności niż w niewłaściwej kolumnie.

Po obu stronach rury przyspawane jest żebro typu h, które nie gromadzi popiołu, natomiast strumień powietrza płynie prosto, kierunek przepływu powietrza nie zmienia się, a żeberko nie gromadzi popiołu.

W środku żebra typu h pozostaje szczelina 4-10, która może kierować przepływem powietrza w celu zamiatania żebra rury w celu gromadzenia kurzu.

Ponieważ spiralny kąt żebra kieruje kierunkiem przepływu, gromadzenie się popiołu w rurce żebra jest poważniejsze i nie można użyć ekonomizera, który nie tworzy luźnego popiołu. Operacja polowa pokazuje, że rura żebra w kształcie litery H nie gromadzi popiołu , podczas gdy spiralna płetwa jest poważnie.

Podłużna rura żebra jest tworzona przez przepływ powietrza wzdłuż żebra, gdy żebro jest przyspawane do powierzchni i tyłu nagromadzonego popiołu. Niektóre obszary są podatne na gromadzenie się kurzu.

Płetwa w kształcie litery H, która tworzy prosty kanał po obu stronach, zapewnia najlepszy efekt dmuchania.

3. Kompaktowa przestrzeń i niski koszt

Zestaw fajek jest bardzo kompaktowy i dobrze zmniejsza wysokość dymu z ogona.

Całkowita waga jest znacznie zmniejszona, a obciążenie układu zawieszenia.

Zmniejsz koszt ekonomizera i zintegrowanego kotła.

4. Zmniejsz opór boczny dymu

Zmniejszenie kosztów eksploatacji i inwestycji wentylatora indukowanego.
