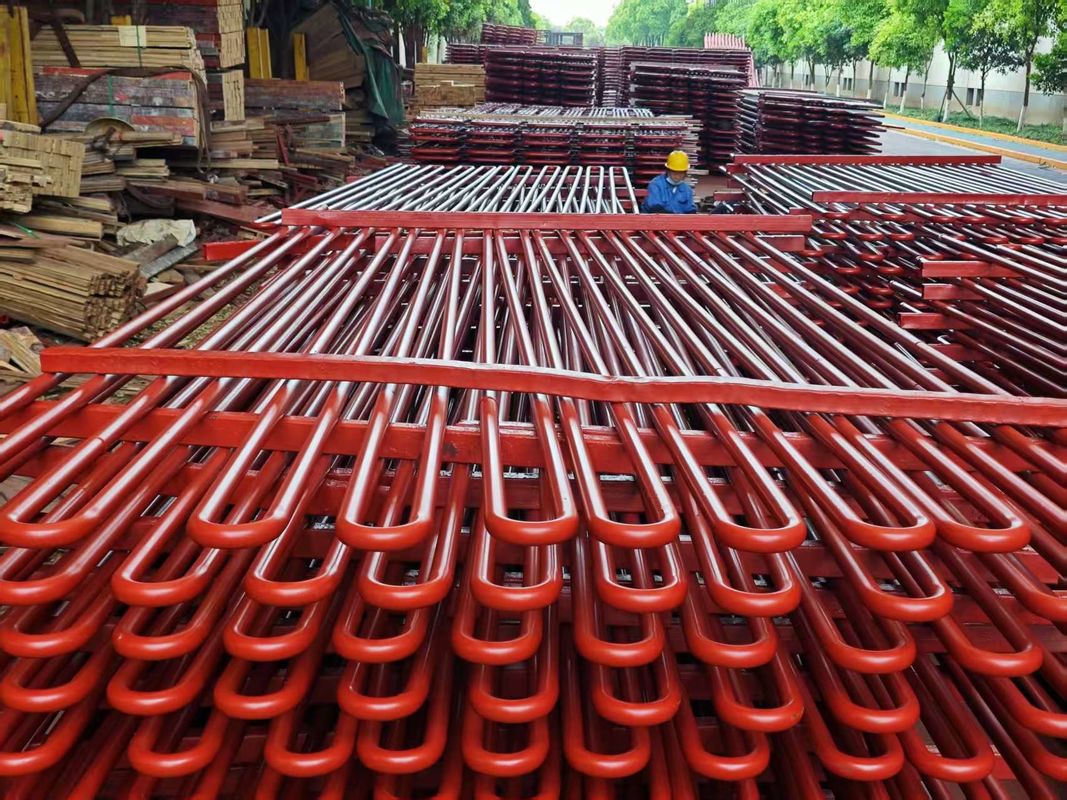

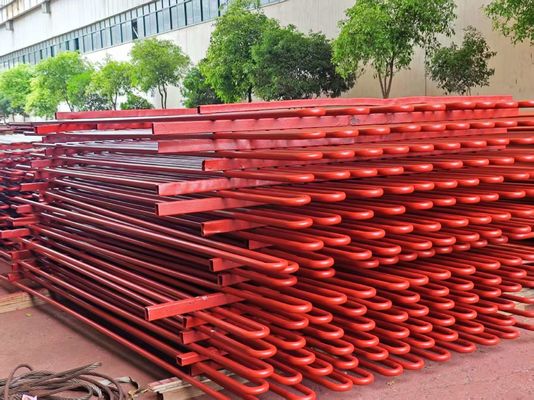

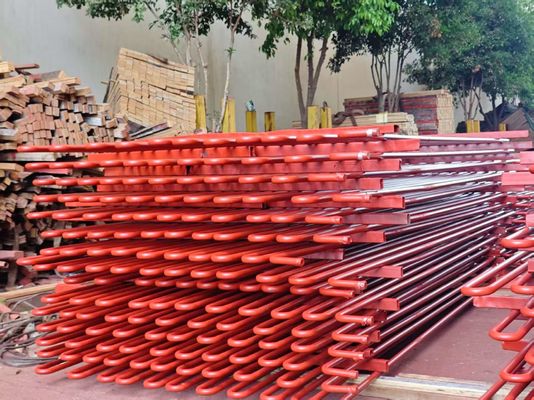

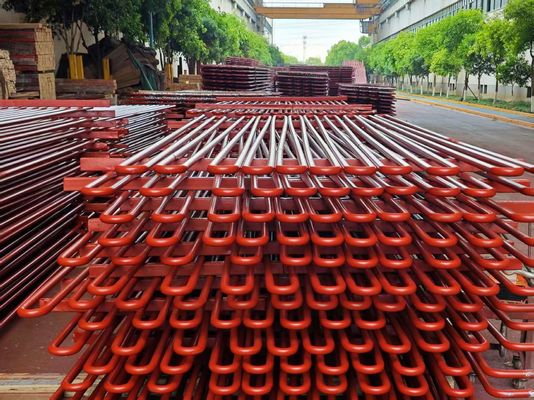

Wysokiej wydajności rurki serpentynowe do odzyskiwania ciepła
Co to jest Serpentine Tube?
Rurka wężowa jest zakrzywioną rurą metalową lub plastikową przypominającą kształt węża, wykorzystywaną do efektywnego przenoszenia ciepła lub transportu płynów.
Niektóre z przeprowadzonych przez nas testów jakości obejmują:
| Badanie korozji |
Wykonywane tylko na specjalne żądanie klienta |
| Analiza chemiczna |
Badanie przeprowadzone zgodnie z wymaganymi normami jakości |
| Badania destrukcyjne / mechaniczne |
Wyciągłość, twardość, spłaszczanie, płomienie, płaszcz. |
| Badania z zakrętem wstecznym i Re. płaskie |
Wykonywane w pełnej zgodności z odpowiednimi normami i normami ASTM A-450 i A-530, co zapewnia bezproblemową ekspansję, spawanie i użytkowanie przez klientów |
| Badanie prądu kręgowego |
Wykonywane w celu wykrycia jednorodności w podpowierzchni za pomocą cyfrowego systemu badań oznakowania wad |
| Badania hydrostatyczne |
100% Badania hydrostatyczne przeprowadzone zgodnie z normami ASTM-A 450 w celu sprawdzenia wycieków rur i największego ciśnienia, które możemy wytrzymać 20Mpa/7s. |
| Badanie pod ciśnieniem powietrza |
Aby sprawdzić wszelkie dowody wycieku powietrza |
| Kontrola wizualna |
Po pasywacji każda długość rur i rur podlega gruntownej inspekcji wizualnej przez przeszkolony personel w celu wykrycia wad powierzchniowych i innych niedoskonałości |
Badania uzupełniająceOprócz wspomnianych wyżej badań, przeprowadzamy również dodatkowe badania wytworzonych produktów.
|
·Badanie prądu kręgowego
·Badania OP
·Badania radiograficzne
|
·Badanie korozji
·Mikrotestowanie
·Testy makro
|
·Badanie IGC
·Badania ultradźwiękowe
·Badanie przepuszczalności płynu
|
Wprowadzenie produktu
|
Nazwa produktu
|
Ekonomizer dla kotła
|
|
Rodzaj konstrukcji
|
Węzeł rurowy Węzeł węża
|
|
Materiał rury
|
- Stal węglowa: 20#, 20G, A195, A-1
- Stal niskiego stopnia klasy Corten: stal Corten, stal ND (09CrCuSb)
- Stali stopowych: 15CrMoG, T11
|
|
Standardowy
|
Chiny GB, ASME
|
|
Pozycja producenta
|
Chiny A, certyfikat ABS, certyfikat TUV
|
|
Rodzaj rury
|
- Goła rurka.
- Rura płetwy
|
|
Specyfikacja rur
|
Zgodnie z wymaganiami klienta
|
|
Grubość rur
|
Zgodnie z wymaganiami klienta
|
|
Ciśnienie pracy
|
10,6 MPa ~ 13,2 MPa
|
|
Temperatura pracy
|
zależy od materiału
|
|
Włókna
|
Automatyczne spawanie tubularne GTAW (TIG)
|
|
Wyroby zestawienia
|
RT automatyczny 100%
|
Rurka z gięciem w dół spełnia następujące normy:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Stopień stali:
| Ferryt |
Austenit |
Dwuosobowy |
Super Duplex |
Ni-stopy |
Tytanium |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Rury z innych stopów i stali mogą być produkowane na podstawie umowy.
Wymogi techniczne:
Standardowa specyfikacja rur prostych do gięcia:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269 itp.
Oznakowanie:Przed gięciem przez maszynę do znakowania całej długości rurki (gięta sekcja po ogrzewaniu)
Leczenie bez oznakowania)
Uwaga:Oznakowanie jest również możliwe po zginanie na prostych częściach rury z gięciem U.
Wyroby do gięcia w dół:
- TEMA RCB 2.31 Standardy Stowarzyszenia Producentów Wymienników Rurowych (9. edycja).
-ASTM A688/ASME SA688 Standardowa specyfikacja dla spawanych rur odpornych na korozję austenityczną
Stal przeznaczona do kotłów z wodą paszową.
-ASTM B163/ASME SA163 Standardowe wymagania techniczne dla rur z niklu i stopów niklu
Kondensatory i wymienniki ciepła.
- Specyfikacje klienta.
Promień gięcia:Od 1,5*OD (średnica zewnętrzna) do 1500 mm
W przypadku zamówienia rur o promieniu mniejszym lub równym 1,5 *OD konieczne jest uzgodnienie precyzji geometrii.
Maksymalna długość równych rur: ((Pred zgięciem): 35000 mm.
Długość nogi:Min 1 Meter, maks. 16500 mm (dla maks R=1500 mm)
Uwaga:Inne rozmiary są dostępne po uzgodnieniu.
Obróbka cieplna:Zmniejszenie napięcia po zgięciu w dół (obszar zgięcia plus 300 mm dla każdej nogi).
Badanie hydrostatyczne po zgięciu U: Maksymalne ciśnienie badawcze 600 barów, namoczanie 10 s.
Odmaterializowana woda, sprężone powietrze po hydro-testie.
Opakowanie: W silnych, nadających się do transportu, wstępnie spumikowanych drewnianych pudełkach o odpowiednich wymiarach do:
Każda rurka Długość, promień, zgodnie z wymaganiami PO oraz owinięte w polietylen
filmy z miękkimi plastikowymi pokrywkami na obu końcach rurki.
