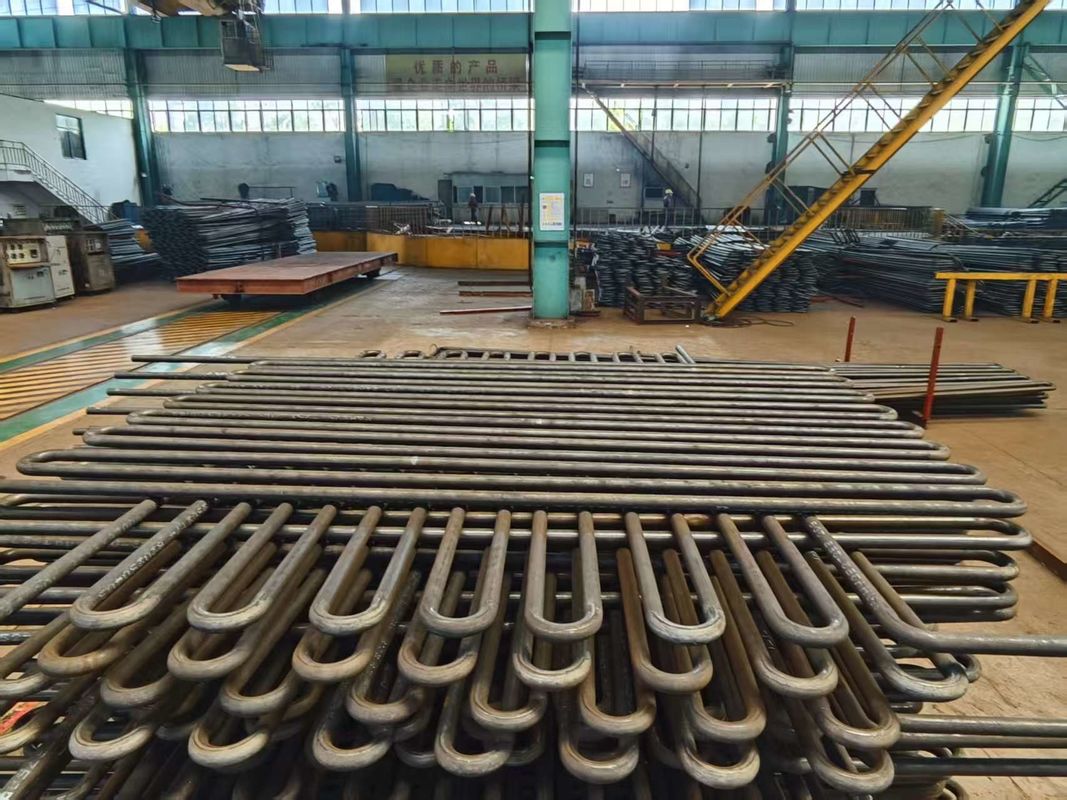

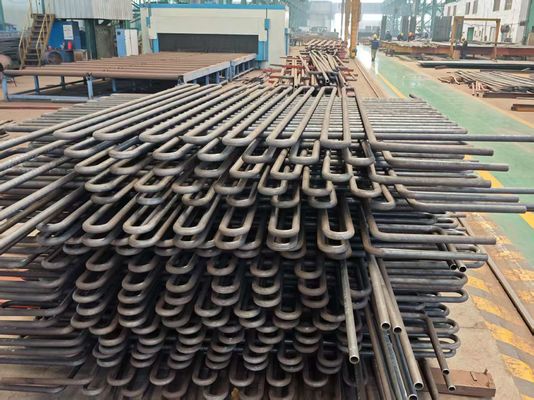

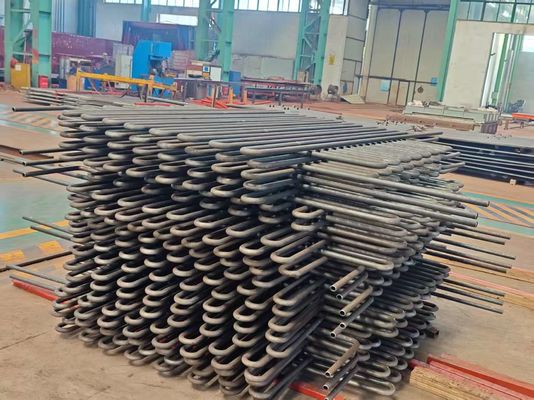

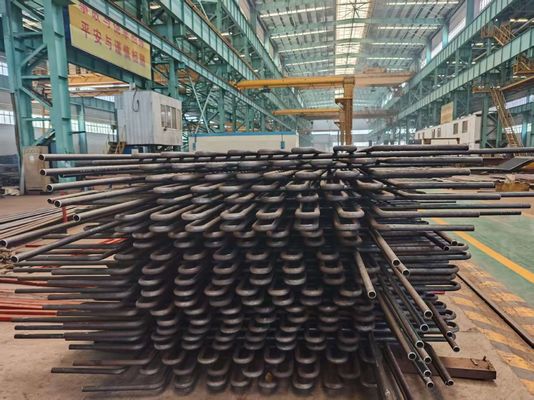

Wysokiej wydajności rurki wymiennik ciepła serpentynowe
Jakie czynniki są brane pod uwagę przy projektowaniu rury wężowej?
Kluczowe czynniki obejmują optymalizację promienia gięcia, odporność materiału na korozję, współczynnik rozszerzenia termicznego i spadek ciśnienia płynu.
Niektóre z przeprowadzonych przez nas testów jakości obejmują:
| Badanie korozji |
Wykonywane tylko na specjalne żądanie klienta |
| Analiza chemiczna |
Badanie przeprowadzone zgodnie z wymaganymi normami jakości |
| Badania destrukcyjne / mechaniczne |
Wyciągłość, twardość, spłaszczanie, płomienie, płaszcz. |
| Badania z zakrętem wstecznym i Re. płaskie |
Wykonywane w pełnej zgodności z odpowiednimi normami i normami ASTM A-450 i A-530, co zapewnia bezproblemową ekspansję, spawanie i użytkowanie przez klientów |
| Badanie prądu kręgowego |
Wykonywane w celu wykrycia jednorodności w podpowierzchni za pomocą cyfrowego systemu badań oznakowania wad |
| Badania hydrostatyczne |
100% Badania hydrostatyczne przeprowadzone zgodnie z normami ASTM-A 450 w celu sprawdzenia wycieków rur i największego ciśnienia, które możemy wytrzymać 20Mpa/7s. |
| Badanie pod ciśnieniem powietrza |
Aby sprawdzić wszelkie dowody wycieku powietrza |
| Kontrola wizualna |
Po pasywacji każda długość rur i rur podlega gruntownej inspekcji wizualnej przez przeszkolony personel w celu wykrycia wad powierzchniowych i innych niedoskonałości |
Badania uzupełniająceOprócz wspomnianych wyżej badań, przeprowadzamy również dodatkowe badania wytworzonych produktów.
|
·Badanie prądu kręgowego
·Badania OP
·Badania radiograficzne
|
·Badanie korozji
·Mikrotestowanie
·Testy makro
|
·Badanie IGC
·Badania ultradźwiękowe
·Badanie przepuszczalności płynu
|
Wprowadzenie produktu
|
Nazwa produktu
|
Ekonomizer dla kotła
|
|
Rodzaj konstrukcji
|
Węzeł rurowy Węzeł węża
|
|
Materiał rury
|
- Stal węglowa: 20#, 20G, A195, A-1
- Stal niskiego stopnia klasy Corten: stal Corten, stal ND (09CrCuSb)
- Stali stopowych: 15CrMoG, T11
|
|
Standardowy
|
Chiny GB, ASME
|
|
Pozycja producenta
|
Chiny A, certyfikat ABS, certyfikat TUV
|
|
Rodzaj rury
|
- Goła rurka.
- Rura płetwy
|
|
Specyfikacja rur
|
Zgodnie z wymaganiami klienta
|
|
Grubość rur
|
Zgodnie z wymaganiami klienta
|
|
Ciśnienie pracy
|
10,6 MPa ~ 13,2 MPa
|
|
Temperatura pracy
|
zależy od materiału
|
|
Włókna
|
Automatyczne spawanie tubularne GTAW (TIG)
|
|
Wyroby zestawienia
|
RT automatyczny 100%
|
Rurka z gięciem w dół spełnia następujące normy:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Stopień stali:
| Ferryt |
Austenit |
Dwuosobowy |
Super Duplex |
Ni-stopy |
Tytanium |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Rury z innych stopów i stali mogą być produkowane na podstawie umowy.
Wymogi techniczne:
Standardowa specyfikacja rur prostych do gięcia:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269 itp.
Oznakowanie:Przed gięciem przez maszynę do znakowania całej długości rurki (gięta sekcja po ogrzewaniu)
Leczenie bez oznakowania)
Uwaga:Oznakowanie jest również możliwe po zginanie na prostych częściach rury z gięciem U.
Wyroby do gięcia w dół:
- TEMA RCB 2.31 Standardy Stowarzyszenia Producentów Wymienników Rurowych (9. edycja).
-ASTM A688/ASME SA688 Standardowa specyfikacja dla spawanych rur odpornych na korozję austenityczną
Stal przeznaczona do kotłów z wodą paszową.
-ASTM B163/ASME SA163 Standardowe wymagania techniczne dla rur z niklu i stopów niklu
Kondensatory i wymienniki ciepła.
- Specyfikacje klienta.
Promień gięcia:Od 1,5*OD (średnica zewnętrzna) do 1500 mm
W przypadku zamówienia rur o promieniu mniejszym lub równym 1,5 *OD konieczne jest uzgodnienie precyzji geometrii.
Maksymalna długość równych rur: ((Pred zgięciem): 35000 mm.
Długość nogi:Min 1 Meter, maks. 16500 mm (dla maks R=1500 mm)
Uwaga:Inne rozmiary są dostępne po uzgodnieniu.
Obróbka cieplna:Zmniejszenie napięcia po zgięciu w dół (obszar zgięcia plus 300 mm dla każdej nogi).
Badanie hydrostatyczne po zgięciu U: Maksymalne ciśnienie badawcze 600 barów, namoczanie 10 s.
Odmaterializowana woda, sprężone powietrze po hydro-testie.
Opakowanie: W silnych, nadających się do transportu, wstępnie spumikowanych drewnianych pudełkach o odpowiednich wymiarach do:
Każda rurka Długość, promień, zgodnie z wymaganiami PO oraz owinięte w polietylen
filmy z miękkimi plastikowymi pokrywkami na obu końcach rurki.
