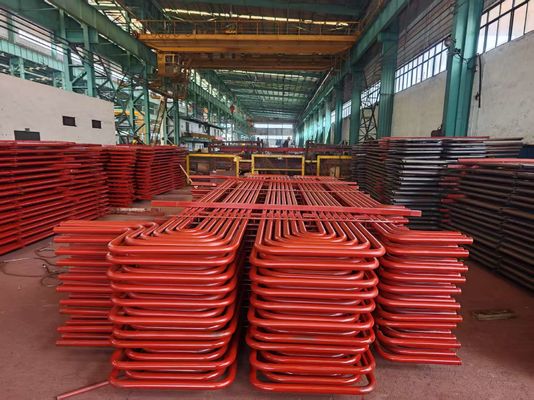

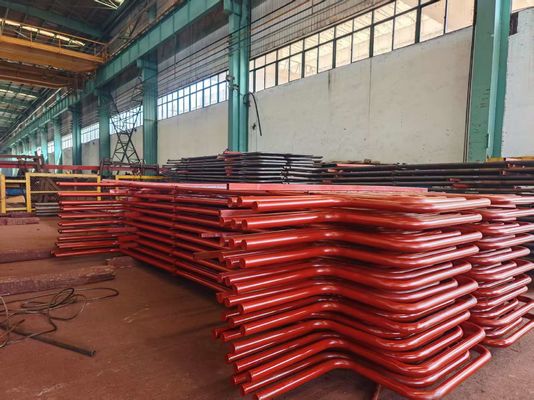

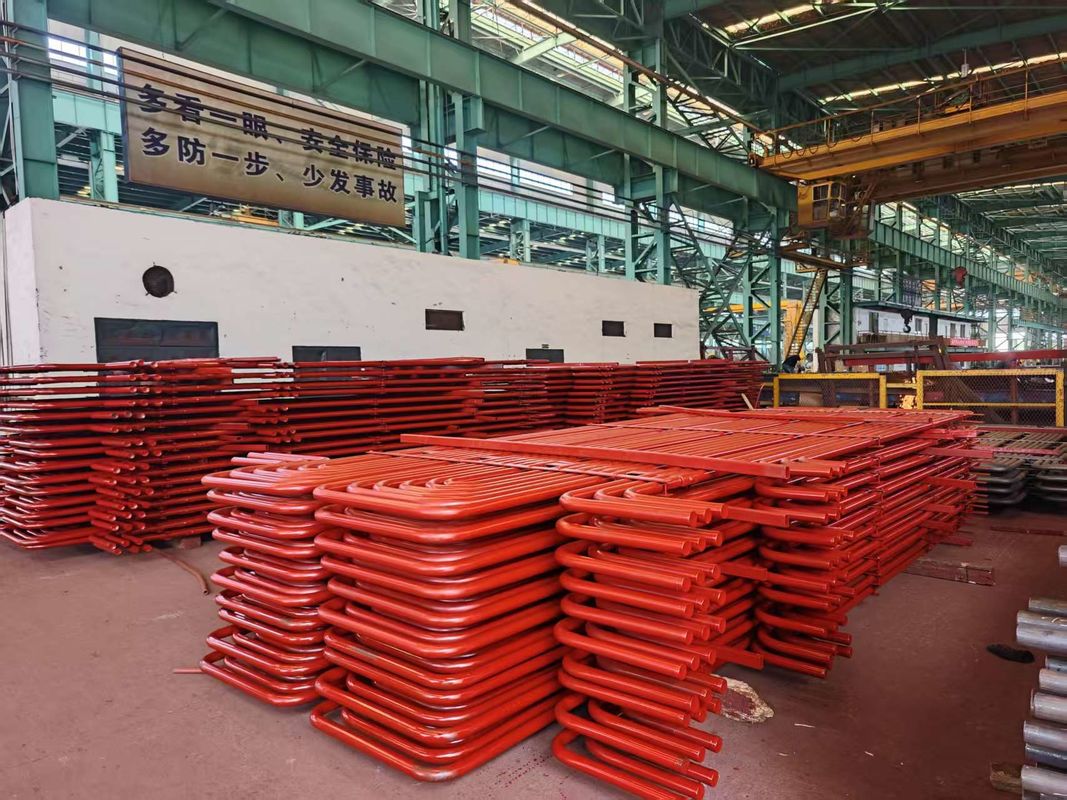

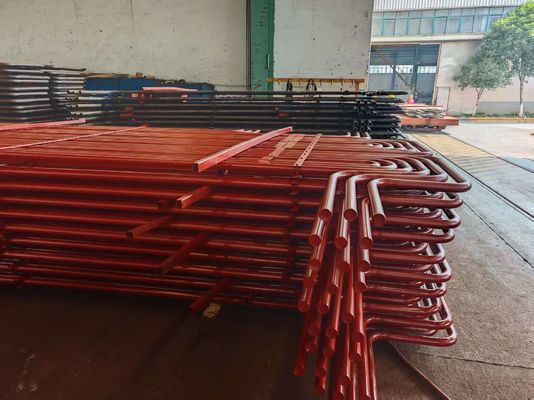

Rura serpentynowa ASME SA192 do gięcia cewek przegrzewacza z niestandardowymi specyfikacjami
Z jakich materiałów wykonane są rury serpentynowe?
Zazwyczaj stal węglowa, stal nierdzewna lub stopy miedzi w zależności od zastosowania.
Wymagania techniczne:
Standardowa specyfikacja rur prostych do gięcia:
ASME SA 213; ASME SB 163; ASME A789, ASME SA268, ASME SA269 itp.
Oznakowanie:Przed gięciem przez maszynę znakującą na całej długości rury (sekcja gięta po obróbce cieplnej bez znakowania)
Uwaga: Oznakowanie jest również możliwe po gięciu na prostych częściach rury giętej w kształcie litery U.
Rury gięte w kształcie litery U:
- Standard TEMA RCB 2.31 Stowarzyszenia Producentów Wymienników Rurowych (9. wydanie).
- ASTM A688/ASME SA688 Standardowa specyfikacja dla rur spawanych ze stali austenitycznej odpornej na korozję przeznaczonych do kotłów wodnych.
- ASTM B163/ASME SA163 Standardowe wymagania techniczne dla rur ze stopów niklu i niklu do skraplaczy i wymienników ciepła.
- Specyfikacje klienta.
Są to kluczowe elementy w systemach grzewczych, których zadaniem jest podnoszenie temperatury pary. Ich główny cel? Zwiększenie entalpii pary w celu zwiększenia wydajności cyklu termicznego w elektrowniach.
Przegrzewacze pobierają parę nasyconą i podgrzewają ją do określonej temperatury przegrzania. Gdy obciążenia kotła lub inne warunki pracy ulegają zmianie, niezbędne jest utrzymanie normalnej temperatury pary przegrzanej i w dopuszczalnym zakresie wahań.
Patrząc na cykl termiczny elektrowni: im wyższe ciśnienie początkowe i temperatura, tym lepsza wydajność termiczna cyklu. Jeśli są one zbyt niskie, para w późniejszych etapach turbiny staje się nadmiernie wilgotna, co może zagrażać bezpieczeństwu. Ale w tym tkwi problem — temperatura pary przegrzewacza jest ograniczona przez materiały metalowe. Obecnie większość kotłów w elektrowniach ogranicza temperaturę przegrzania do 540–555 stopni ze względu na te ograniczenia materiałowe. Aby zapobiec nadmiernemu zawilgoceniu pary w tylnych łopatkach turbiny, stosuje się system ponownego podgrzewania.
Promień gięcia: Od 1,5*OD (średnica zewnętrzna) do 1500 mm
Przy zamawianiu rur o promieniu mniejszym lub równym 1,5*OD, konieczne jest uzgodnienie precyzji geometrii.
Maksymalna długość rur prostych (przed gięciem): 35000 mm.
Długość nóg: min. 1 metr, maks. 16500 mm (dla maks. R=1500mm)
Uwaga: Inne rozmiary dostępne po uzgodnieniu.
Obróbka cieplna: Odprężanie po gięciu w kształcie litery U (obszar gięcia plus 300 mm dla każdej nogi).
Próba hydrostatyczna po gięciu w kształcie litery U: Maksymalne ciśnienie próby 600 barów, moczenie 10 sekund.
z wodą zdemineralizowaną. Czyszczenie sprężonym powietrzem po próbie hydrostatycznej.
Pakowanie: W mocnych, nadających się do transportu, wstępnie fumigowanych drewnianych skrzyniach o odpowiednich wymiarach dla
każdej długości rury, promieniu, średnicy, zgodnie z wymaganiami zamówienia, a także owinięte w polietylen
folie z miękkimi plastikowymi nakładkami na obu końcach rury.
|
Nazwa produktu
|
Ekonomizer do kotła
|
|
Typ konstrukcji
|
Cewka rurowa Cewka serpentynowa
|
|
Materiał rury
|
- Stal węglowa: 20#, 20G, A195, A-1
- Stal niskostopowa Corten: Stal Corten, stal ND (09CrCuSb)
- Stal stopowa: 15CrMoG, T11
|
|
Standard
|
Chiny GB, ASME
|
|
Klasa producenta
|
Chiny Klasa A, certyfikat ABS, certyfikat TUV
|
|
Typ rury
|
- Rura goła
- Rura żebrowana
|
|
Specyfikacja rury
|
Zgodnie z wymaganiami klienta
|
|
Grubość rury
|
Zgodnie z wymaganiami klienta
|
|
Ciśnienie robocze
|
1,6 MPa ~ 13,2 MPa
|
|
Temperatura robocza
|
zależy od materiału
|
|
Spawanie
|
Automatyczne spawanie GTAW (TIG) rur doczołowych
|
|
NDT spawania
|
Automatyczne RT 100%
|
Rura Serpentynowa Zgodna z następującymi normami:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556
Niektóre z testów jakości przeprowadzanych przez nas obejmują:
| Test korozyjny |
Przeprowadzany tylko na specjalne życzenie klienta |
| Analiza chemiczna |
Test przeprowadzany zgodnie z wymaganymi standardami jakości |
| Testy destrukcyjne / mechaniczne |
Wytrzymałość na rozciąganie | Twardość | Spłaszczanie | Kołnierz | Kołnierz |
| Testy zginania wstecznego i ponownego spłaszczania |
Przeprowadzane w pełnej zgodności z odpowiednimi normami i normami ASTM A-450 i A-530, co zapewnia bezproblemową ekspansję, spawanie i użytkowanie u klienta |
| Test prądami wirowymi |
Wykonane w celu wykrycia niejednorodności w podpowierzchni za pomocą cyfrowego systemu testowania wad |
| Test hydrostatyczny |
100% test hydrostatyczny przeprowadzany zgodnie z normami ASTM-A 450 w celu sprawdzenia szczelności rur, a największe ciśnienie, jakie możemy obsłużyć, to 20Mpa/7s. |
| Test powietrzem pod ciśnieniem |
Aby sprawdzić wszelkie dowody wycieku powietrza |
| Kontrola wizualna |
Po pasywacji każda pojedyncza długość rur i rur jest poddawana dokładnej kontroli wizualnej przez przeszkolony personel w celu wykrycia wad powierzchni i innych niedoskonałości |
Gatunek stali:
| Ferryt |
Austenit |
Duplex |
Super Duplex |
Stopy Ni |
Tytan |
|
TP410
TP405
S44400
S44660
TP430
|
TP304/304L
TP316/316L
TP316Ti
TP317/317L
TP321
TP347
|
S31803
S32205
S32304
|
S32750
S32760
|
N06600
N08020
N00880
N08825
N08904
|
Gr.2 |
Rury ze stopów i gatunków stali innych niż wymienione mogą być produkowane po uzgodnieniu.
Testy uzupełniające:Oprócz wyżej wymienionych testów, przeprowadzamy również testy uzupełniające na wyprodukowanych produktach. Testy przeprowadzane w ramach tego obejmują:
|
· Test prądami wirowymi
· Test O.P
· Test radiograficzny
|
· Test korozyjny
· Test mikro
· Test makro
|
· Test IGC
· Test ultradźwiękowy
· Test penetracji cieczy
|
Hua Dong Energy Technology rozpoczęła produkcję rur serpentynowych od 1985 roku, do tej pory dostarczyła ponad 300 000 ton stalowych rur serpentynowych do ponad 30 krajów.
Hua Dong Energy Technology zajmuje się produkcją rur i rur ze stali nierdzewnej austenitycznej, stopów niklu (Hastelloy, Monel, Inconel, Incoloy) bez szwu i spawanych już od ponad 35 lat, każdego roku sprzedaje ponad 50000 ton rur i rur stalowych. Nasi klienci obejmują już ponad 45 krajów, takich jak Włochy, Wielka Brytania, Niemcy, USA, Kanada, Chile, Kolumbia, Arabia Saudyjska, Rosja, Korea, Singapur, Australia, Polska, Francja, .... A nasza firma oddziałowa i fabryka zostały już zatwierdzone przez: ABS, DNV, GL, BV, PED 97/23/EC, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001, ISO 14001.
